Котлы водогрейные твердотопливные КВм с топкой ТШП

Вид топлива: уголь и торфобрикеты

Мощность: от 1,16 до 2,5 МВт

Назначение: получение горячей воды номинальной температурой на выходе из котла 95 (110) °С рабочим давлением до 0,6 (6,0) МПа (кгс/см2), используемой в системах централизованного и местного теплоснабжения на нужды отопления, вентиляции и горячего водоснабжения, а также для производственно-технологических нужд.

Водогрейные котлы КВм с ТШП предназначены для работы в открытых и закрытых системах теплоснабжения с принудительной циркуляцией воды.

Устройство оборудования

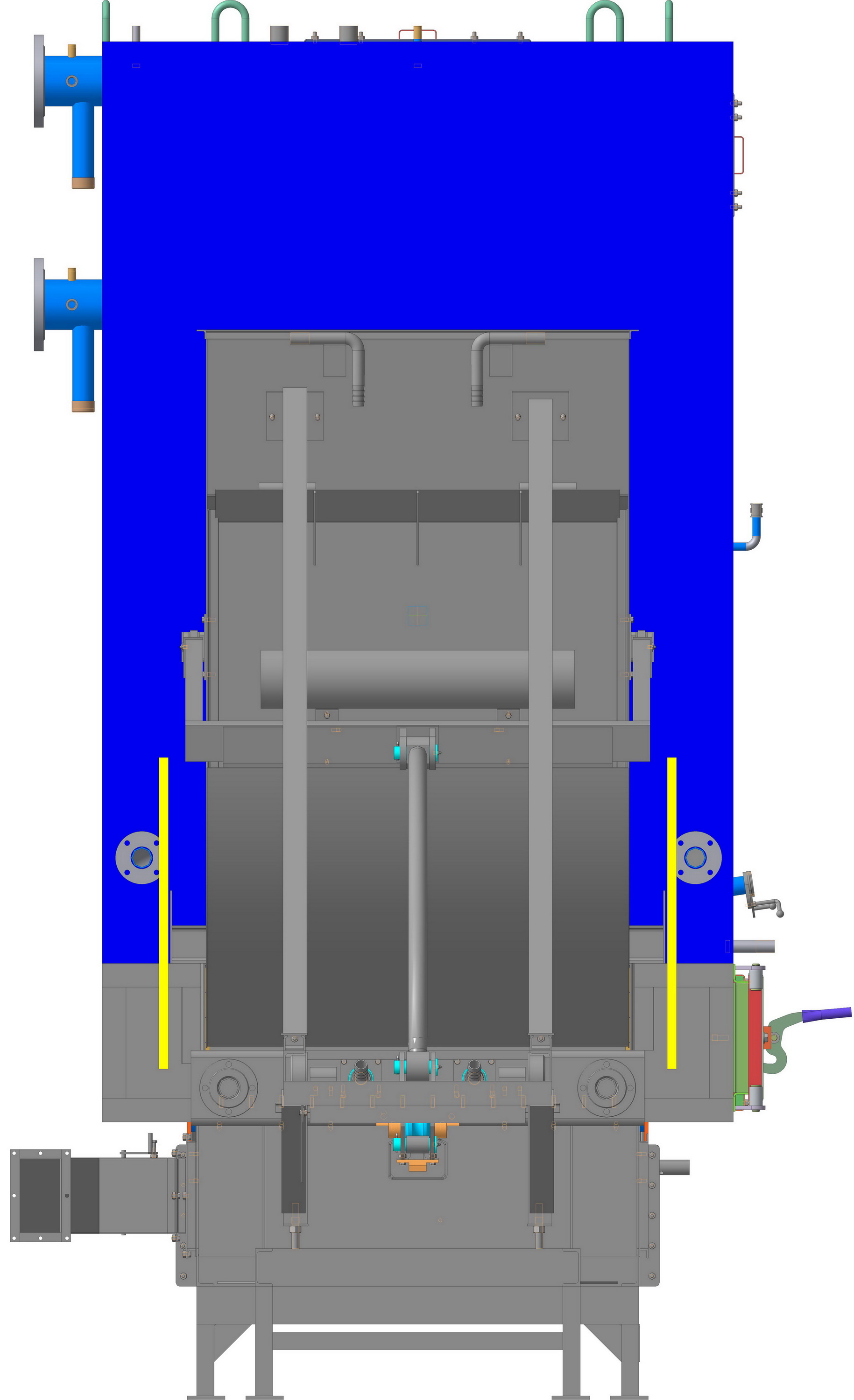

Основными элементами котла являются блок котла, зажигательный пояс, топка с шурующей планкой ТШП и экономайзер ЭД-2.

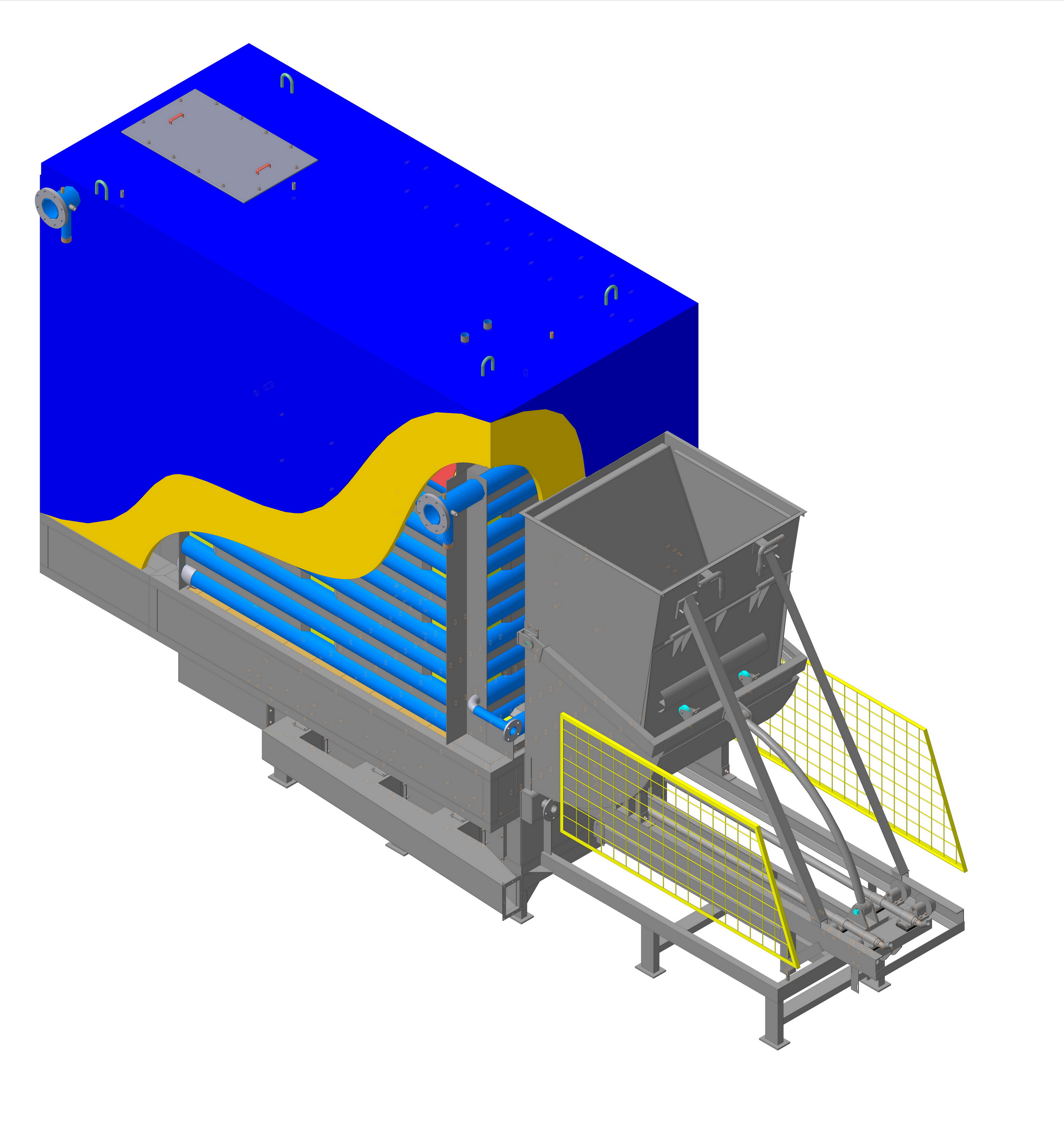

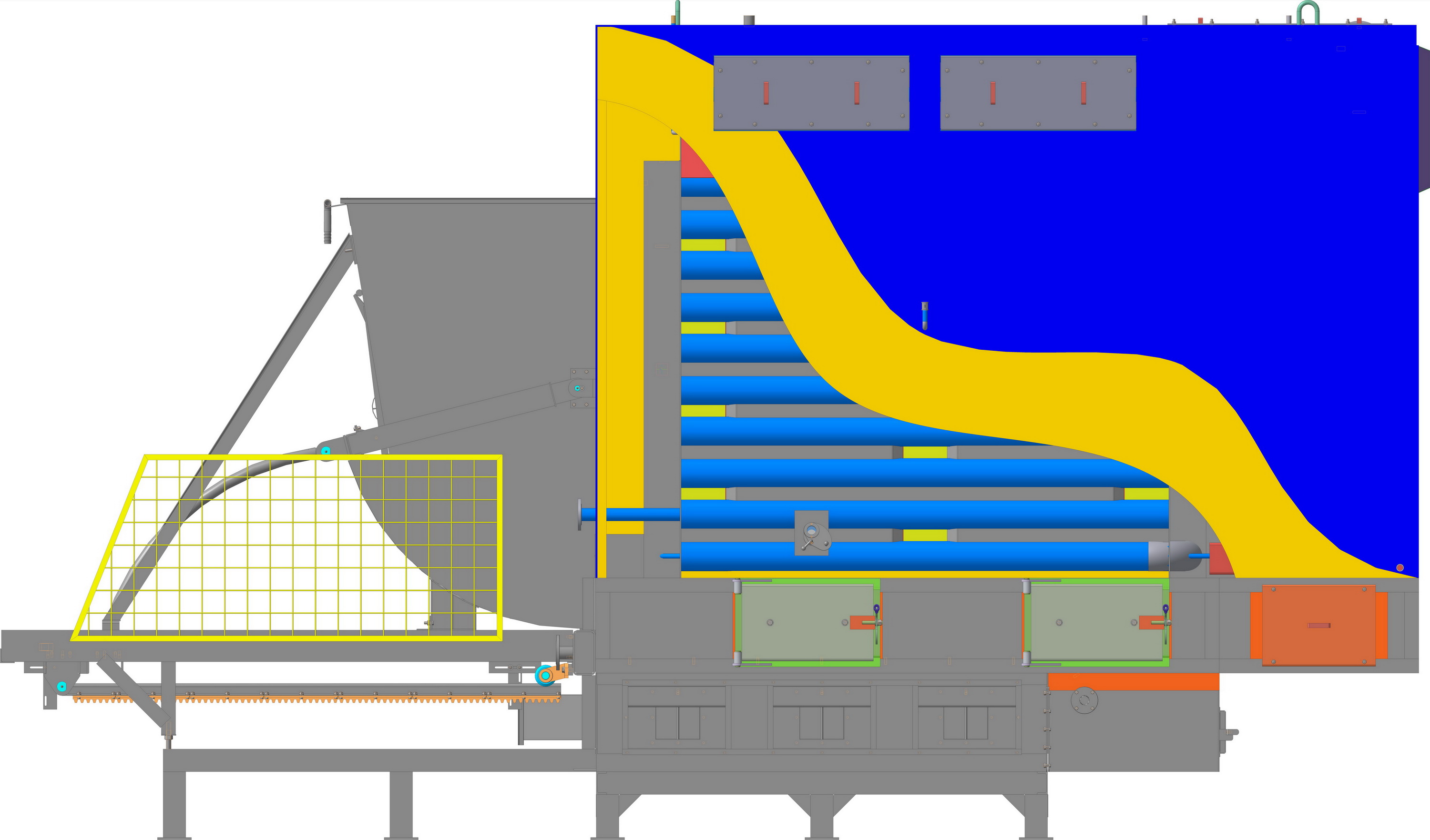

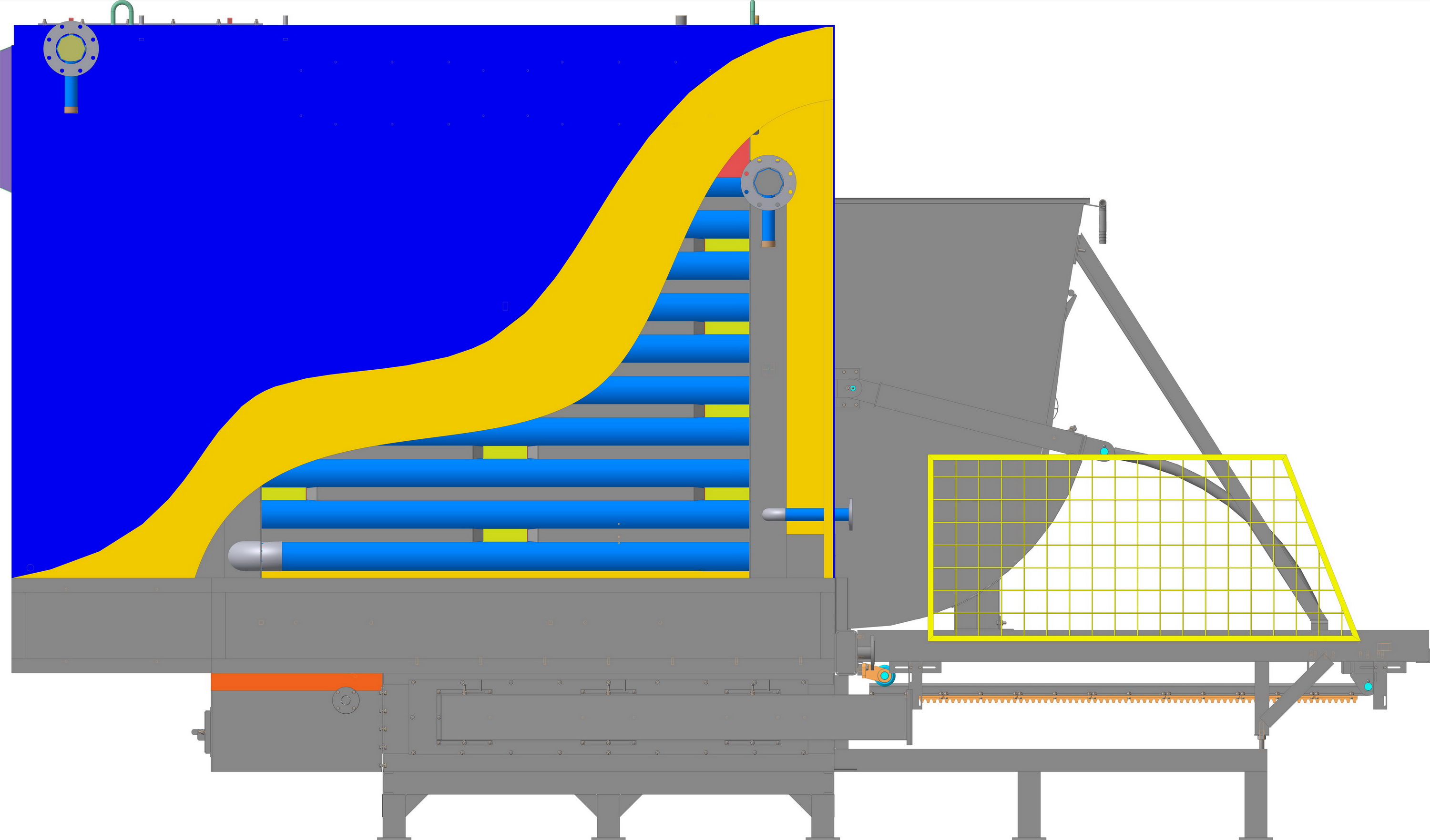

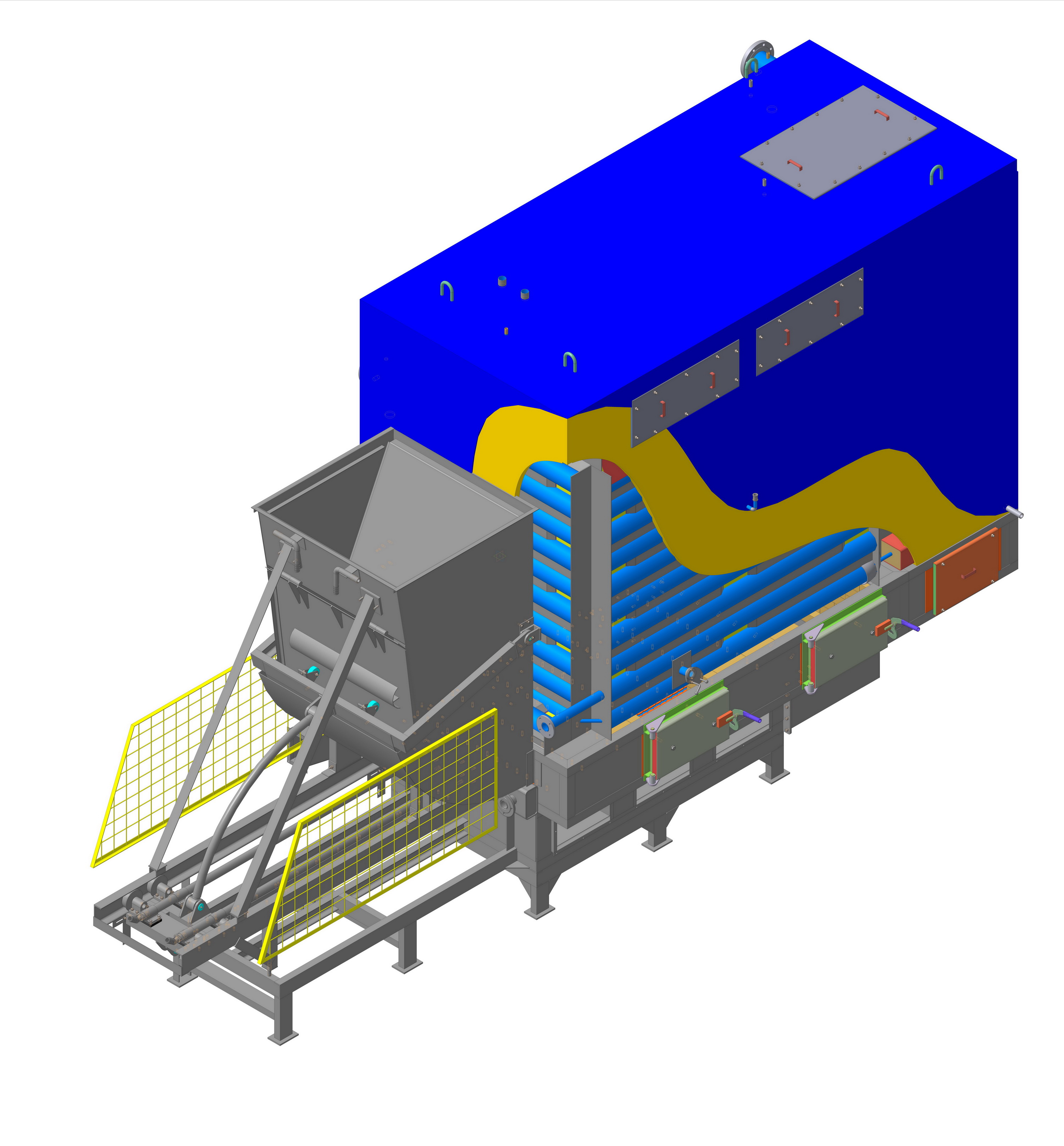

Блок котла, установленный на топке ТШП, представляет собой сварную газоплотную конструкцию, содержащую топочную и конвективную части, образованные экранами, выполненными из стальных труб, соединенных между собой перепускными патрубками, расположенными тангенциально к осям экранных труб. Топочные экраны образуют радиационную поверхность нагрева котла, экраны конвективной части – конвективную поверхность. Конвективная часть выполнена многоходовой обеспечивающей эффективный теплосъем от уходящих дымовых газов. Газоотводящий канал котла предусмотрен на задней части блока котла.

Теплоизоляция блока котла – легкая натрубная выполнена из теплоизоляционных плит и прошивных матов из минеральной ваты облицованных профильным листом.

Зажигательный пояс состоит из трех рам левой, правой и задней. В задней раме выполнена топочная дверца для доступа в топочную часть котла. Зажигательный пояс поддерживает стабильно высокую температуру в слое, что является необходимым условием для зажигания топлив имеющих плохую воспламеняемость (антрацит, влажный бурый уголь).

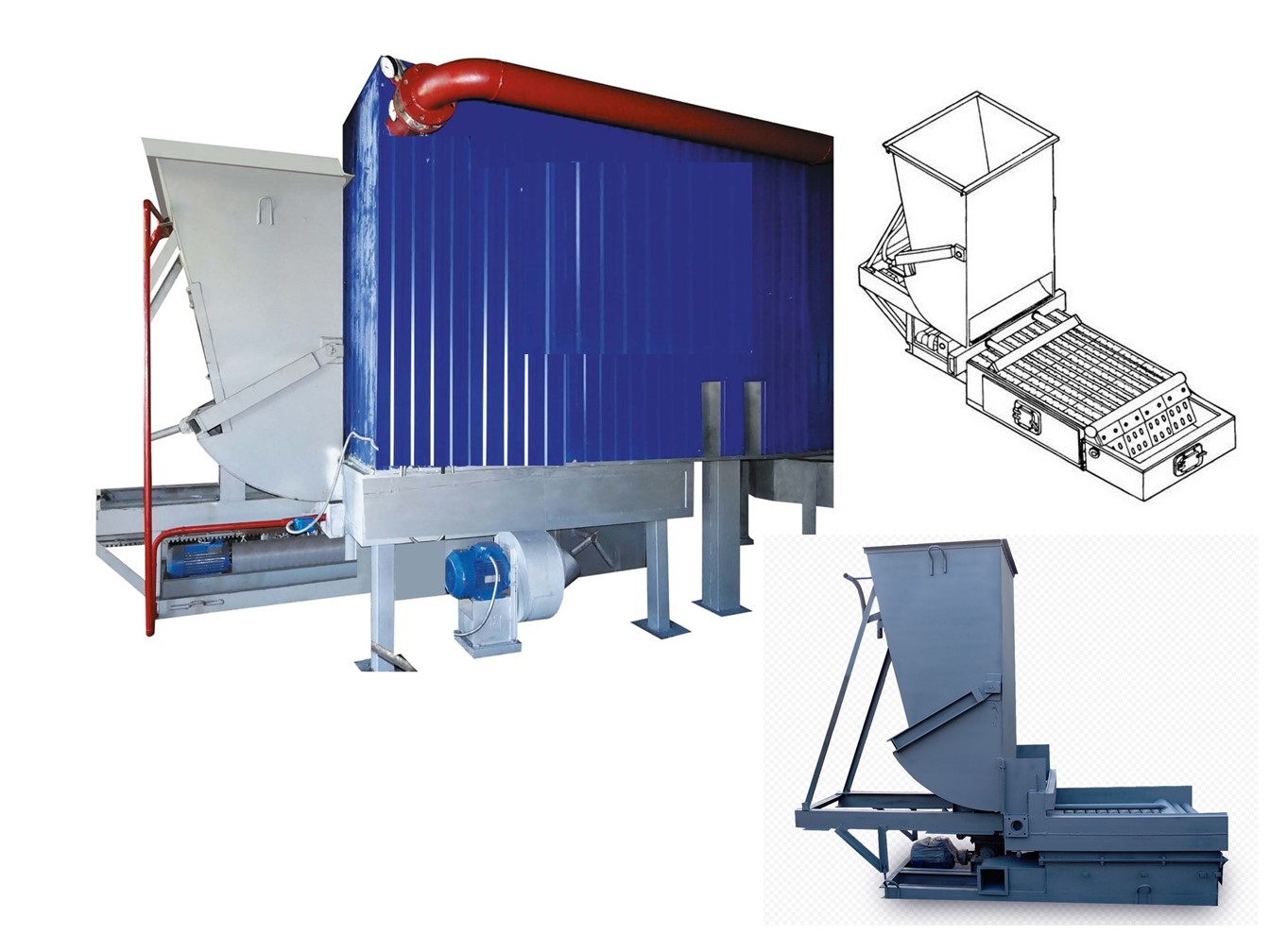

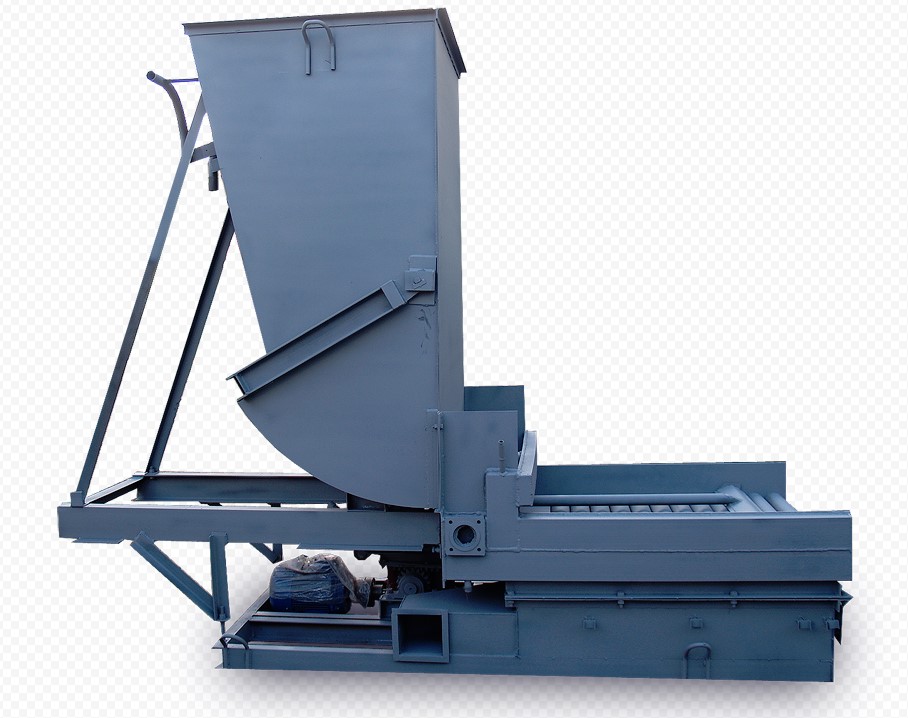

Топка ТШП состоит из решетки колосниковой с поворотным колосником, привода шурующей планки с бункером топлива, установки регулятора воздуха, установки конечных выключателей. Для удаления золы на топке предусмотрена дверца зольника обеспечивающая доступ к зольнику котла под опрокидывающимися колосниками.

Экономайзер ЭД-2 – дымогарный, 2-х ходовой по дымовым газам, не отключаемый по воде от котла (подсоединяется к котлу без запорной арматуры). Экономайзер состоит из вертикально расположенного корпуса, двух крышек верхней и нижней, четырех стоек. Принципом работы экономайзера является теплообмен между уходящими дымовыми газами из котла и водой проходящей внутри корпуса экономайзера. Это позволяет увеличить производительность котла и понизить температуру уходящих газов.

Подача топлива и его шуровка обеспечивается механизмами топки ТШП обеспечивающими подачу топлива из оперативного бункера в топочное пространство и его шуровку поступательными движениями шурующей планки. Механизм топки ТШП полностью автоматизирован, что исключает необходимость постоянного присутствия рабочего персонала в котельном зале.

Управление автоматизированными системами котла предусматривается с выносного пульта (шкафа) управления, позволяющего задавать различные алгоритмы работы оборудования, обеспечивать диспетчеризацию и удаленное управление по средствам каналов связи.

Для удобного технического обслуживания, эксплуатации и очистки конвективных поверхностей нагрева и зольника наклонных колосников топки от сажистых и золовых отложений предусмотрены технические люки на блоке котла (верхние и боковые технические люки).

Основные характерные особенности оборудования

Котлы КВм с ТШП работают на искусственной уравновешенной тяге. В комплект поставки котла включаются тягодутьевые механизмы.

Котлы КВм с ТШП работают без накипи на воде любой жесткости без применения дополнительных средств химводоподготовки и деаэрации. Работа котла на воде любой жесткости обеспечивается инновационной запатентованной конструкцией котла (патент № 2150047). Данная технология представляет собой вращение воды вокруг оси трубы за счет перепускных патрубков, имеющих поперечные сечения щелевидной формы.

Котлы КВм с ТШП поставляются четырьмя блоками (блок котла, зажигательный пояс, топка с шурующей планкой ТШП и экономайзер ЭД-2) в полной заводской готовности в комплекте с контрольно-измерительной и запорной арматурой, согласно паспорта изделия.

Котлы КВм с ТШП изготавливаются в соответствии с ГОСТ 30735-2001 и соответствуют требования ТР ТС 010/2011 согласно декларации о соответствии ТС N RU Д-RU.АЛ16.В.47208 от 08.12.2015

Комплектация

1. Котлоагрегат КВм в составе:

- блок котла – 1 шт.;

- топка ТШП (топка с охлаждаемой колосниковой решеткой, шурующей планкой и оперативным бункером) – 1шт.;

- зажигательный пояс – 1шт.;

- экономайзер ЭД-2 – 1шт.

2. Дутьевой вентилятор – 1 шт.;

3. Установочные элементы (стойки) – 1 к-т;

4. Комплект контрольно-измерительных приборов (термометры, манометры, тягонапоромер) – 1 к-т;

5. Комплект запорной арматуры по воде в пределах котлоагрегата (краны шаровые, автоматические воздухоотводчики) – 1 к-т;

6. Комплект соединительных рукавов по воде (охлаждения шурующей планки и топки) – 1 к-т;

7. Комплект газоходов – 1 к-т;

8. Огнеупорные материалы, материалы для изоляции газохода и экономайзера – 1 к-т;

9. Шкаф управления котлоагрегата ШУК (в комплекте с первичными преобразователями и линиями связи) – 1 шт.;

10. Паспорт – 1 шт.;

11. Руководство по эксплуатации – 1 шт;

12. Ведомость эксплуатационных документов – 1 шт.;

13. Эксплуатационная документация на комплектующие изделия – 1 к-т.

Примечание

В стандартный комплект поставки шкафа управления котлоагрегата ШУК входит:

1.Шкаф управления с программируемым логическим контроллером – 1 шт.;

2.Первичный преобразователь температуры – термосопротивление ДТС035 (или аналог) - 2 шт.;

3.Первичный преобразователь давления – датчик давления ПД100-ДИ (или аналог) - 1 шт.;

4.Первичный преобразователь давления (разряжения) – датчик давления (разряжения) воздуха АДН/АДР (или аналог) – 1 шт.;

5.Первичный преобразователь наличия расхода воды – датчик (реле) протока воды РПН (или аналог) – 1 шт.;

6.Кабельные линии связи от ШУК до первичных преобразователей – 1 к-т.

Информация для заказчика

Дополнительно в комплект котла по желанию Заказчика могут быть включены экономайзеры, транспортеры, тягодутьевые механизмы, предохранительная и запорная арматура, насосы, устройства очистки дымовых газов, устройства подачи топлива, шкафы управления и автоматизации вспомогательного оборудования котла, ЗИП.

По желанию Заказчика возможно изменение габаритных размеров котла, изменение расположения (правое или левое) патрубков входа и выхода теплоносителя, изменение расположения (правое или левое) воздуховода первичного дутья, изменение расположения боковых люков для чистки котла.

По желанию Заказчика, возможна поставка котла в разобранном виде, с непосредственной сборкой котла внутри котельной.

Преимущества котлов КВм с топкой ТШП пр-ва ВТЭК

1. Применение инновационных запатентованных технологий в конструкции котла обеспечивающих высокие эксплуатационные характеристики.
2. Автоматизированная система подачи и шуровки топлива, обеспечивающая работу котла по заданным параметрам.
3. Возможность работы котла с топливом имеющих плохую воспламеняемость (антрацит, влажный бурый уголь).
4. Возможность поставки котла в крупно узловом исполнении, обеспечивающее монтаж котла без создания больших технологических проемов в существующих строительных конструкциях объекта.
5. Работа котла без накипи на воде любой жесткости без применения дополнительных средств химводоподготовки и деаэрации, обеспечивающая долговечность котла, повышенный КПД и отсутствие затрат на устройство оборудования химводоподготовки и деаэрации.
6. Большое разнообразие модификаций котла, обеспечивающих установку котла с учетом существующих объемно-планировочных и габаритных размеров здания и инженерных коммуникаций.
7. Оптимальный подбор электрооборудования котла, обеспечивающий его малую установленную мощность и как следствие низкие затраты на потребляемую электрическую энергию.
8. Последовательное движение теплоносителя (воды) по экранам котла, обеспечивающие повышенную надежность котла за счет исключения местных перегревов, присущих водотрубным котлам с вертикальными параллельно соединенными трубами.
9. Пост гарантийное обслуживание котла и вспомогательного оборудования к котлу.

Наименование параметра	Котлы водогрейные твердотопливные КВм с ТШП производства ВТЭК
Маркировка по ГОСТ	КВр-1,16 с ТШП	КВр-1,5 с ТШП	КВр-2,0 с ТШП	КВр-2,5 с ТШП
Теплопроизводительность, МВт (Гкал/час)	1,16 (0,998)	1,5 (1,290)	2,0 (1,720)	2,5 (2,150)
КПД, %, не менее	84	84	84	84
Вид топлива	Основное - Уголь, Растопочное (аварийное) – дрова лиственных пород деревьев с относительной влажностью W=30%.
Расход топлива:	Расход топлива представлен для расчетных видов топлива: основное - каменный уголь марки Др
- каменный уголь	243	313	418	522
Объем отапливаемого помещения, м3	29000	37500	50000	62500
Температура воды, °С:
- на выходе в котел, не более	110	110	110	110
- на входе из котла, не менее	40	40	40	40
Рабочее давление, МПа, не более	0,6	0,6	0,6	0,6
Аэродинамическое сопротивление котла, не более, Па	725	775	850	900
Номинальное гидравлическое сопротивление котла при ΔT=25˚C, МПа	0,085	0,095	0,1	0,12
Температура уходящих газов, диапазон, °С:	160…280	160…280	160…280	160…280
Номинальный расход воды через котел, м3/час	41,1	53,2	70,9	88,6
Расход воды через топку ТШП, диапазон, м3/час	3,0…5,0	5,0…7,0	5,0…7,0	7,0…10,0
Объем воды в котле, м3	1,36	2,26	2,54	3,22
Присоединительные размеры
По водяному тракту, Ду	100	150	150	150
Газоход (ВхН), мм	508 х 300	908 х 328	1000 х 300	1000 х 300
Габаритные размеры котла в обмуровке, мм
Длина / с учетом топки ТШП, экономайзера	3165/5300	3470/5550	3730/5750	3930/6600
Ширина/ с учетом топки ТШП, экономайзера	2280/1900	2280/2000	2280/2150	2420/2250
Высота/ с учетом топки ТШП, экономайзера	2100/3100	2100/3350	2100/3350	2100/3550
Масса котла без воды, кг	8100	11500	12200	12500
Класс котла	1	1	1	1
Установленная мощность электроприемников в пределах котла, кВт	5,5	5,5	5,5	5,5
- привод ТШП, кВт	1,5	1,5	1,5	1,5
- дутьевой вентилятор, кВт	4,0	4,0	4,0	4,0
Вариант исполнения
- с установочными элементами (стойками)	+	+	+	+
- без установочных элементов (стоек), непосредственно на фундамент	+	+	+	+
- со шнековым удалением золы и шлака из зоны провала	+	+	-	-

Смотреть раздел Фото и Видео галерея
