Котлы водогрейные твердотопливные на шахтной топке КВр

Вид топлива: дрова любой влажности, горбыль

Мощность: от 0,2 до 2,5 МВт

Назначение: получение горячей воды номинальной температурой на выходе из котла 95 (110) °С рабочим давлением до 0,6 (6,0) МПа (кгс/см2), используемой в системах централизованного и местного теплоснабжения на нужды отопления, вентиляции и горячего водоснабжения, а также для производственно-технологических нужд.

Водогрейные котлы КВр предназначены для работы в открытых и закрытых системах теплоснабжения с принудительной циркуляцией воды.

•
•
•
•
•
•
•

Устройство оборудования

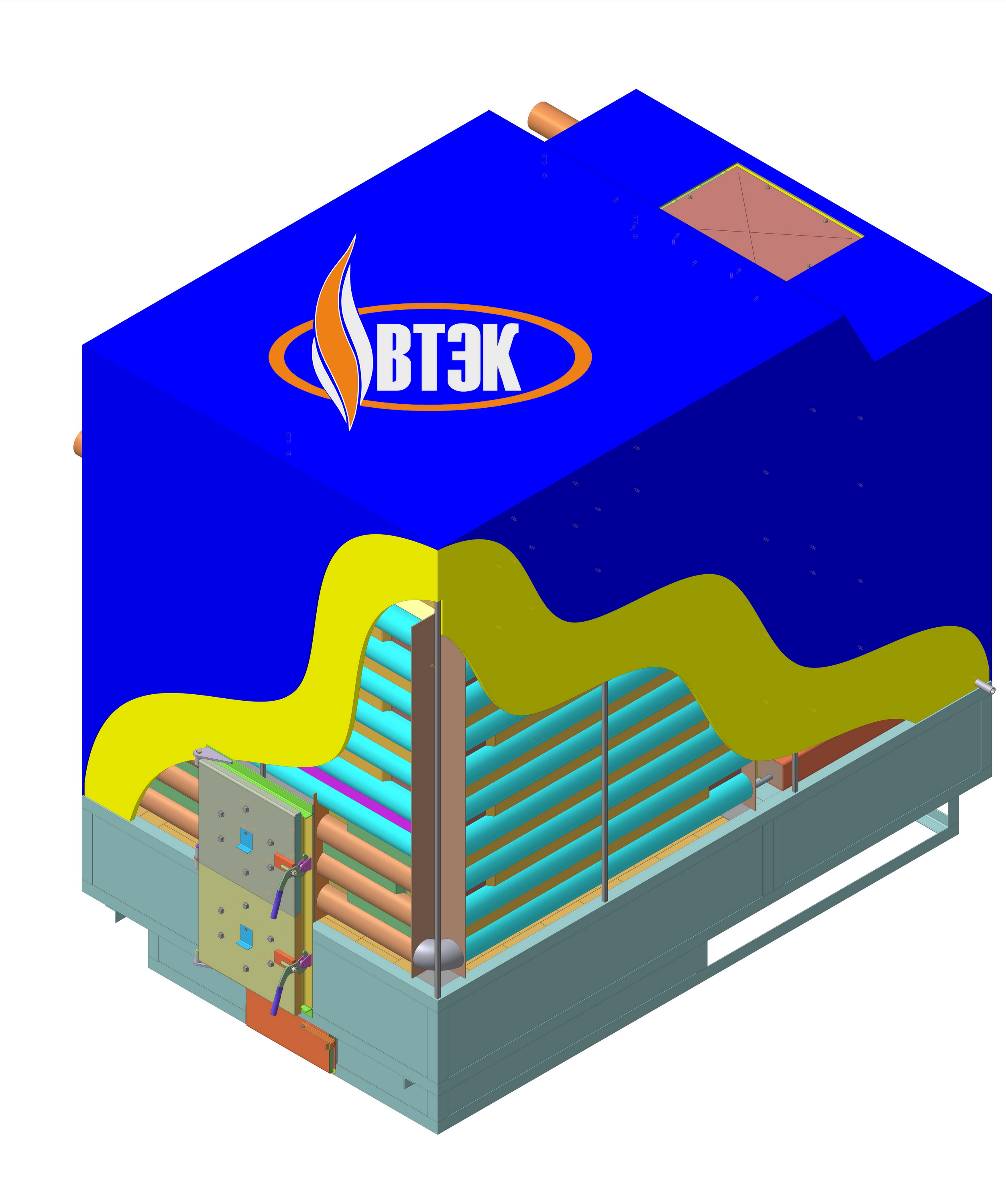

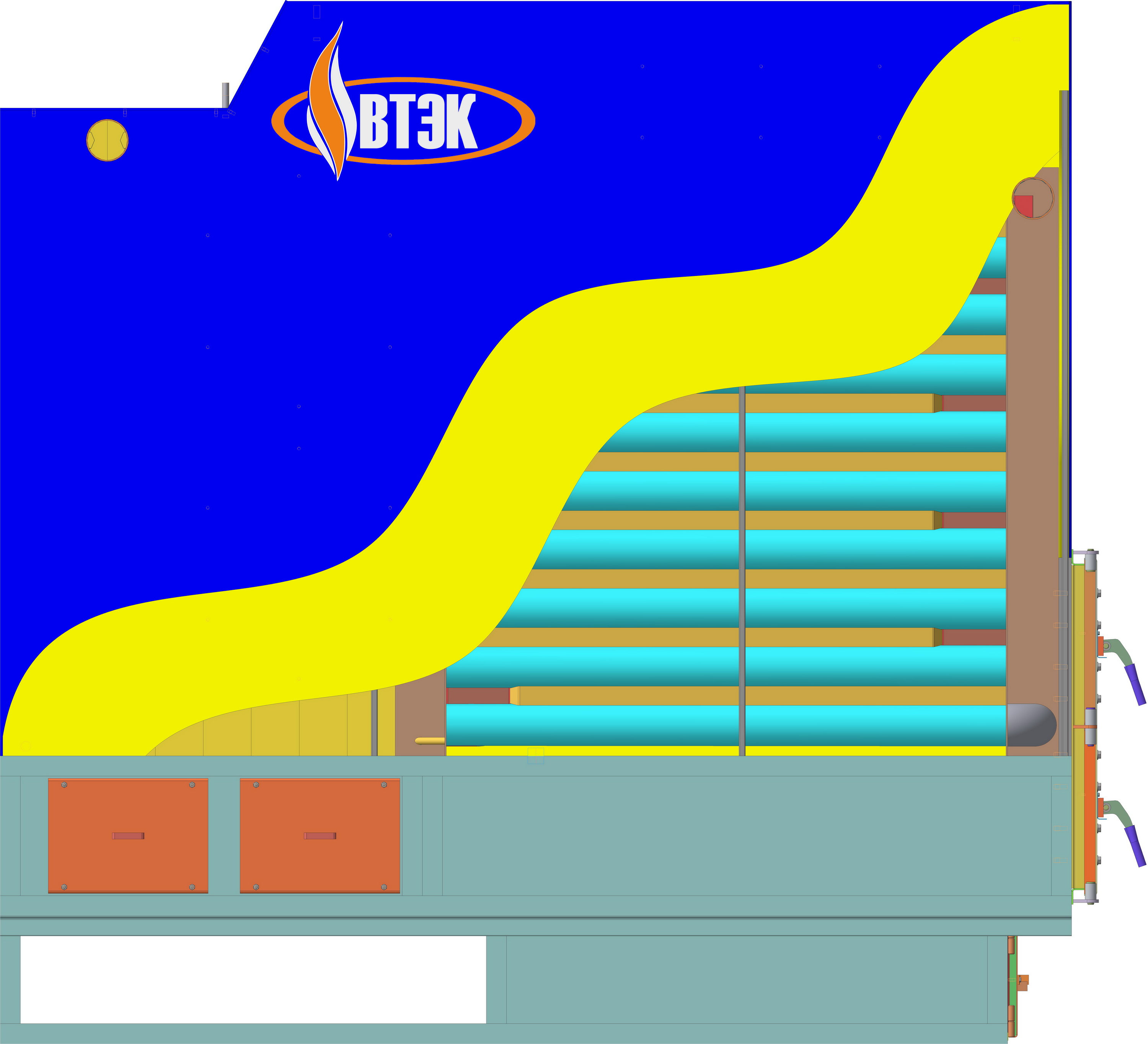

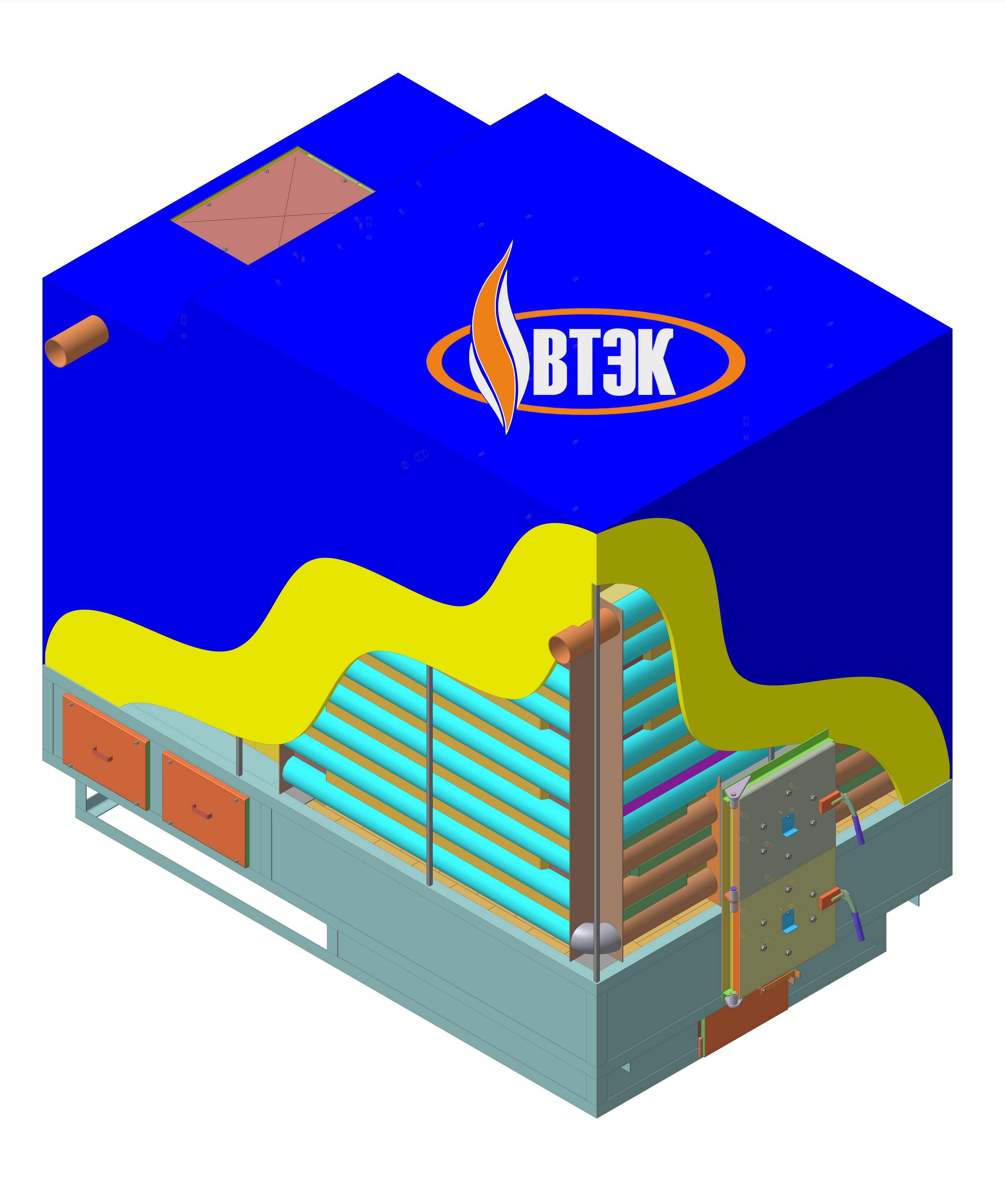

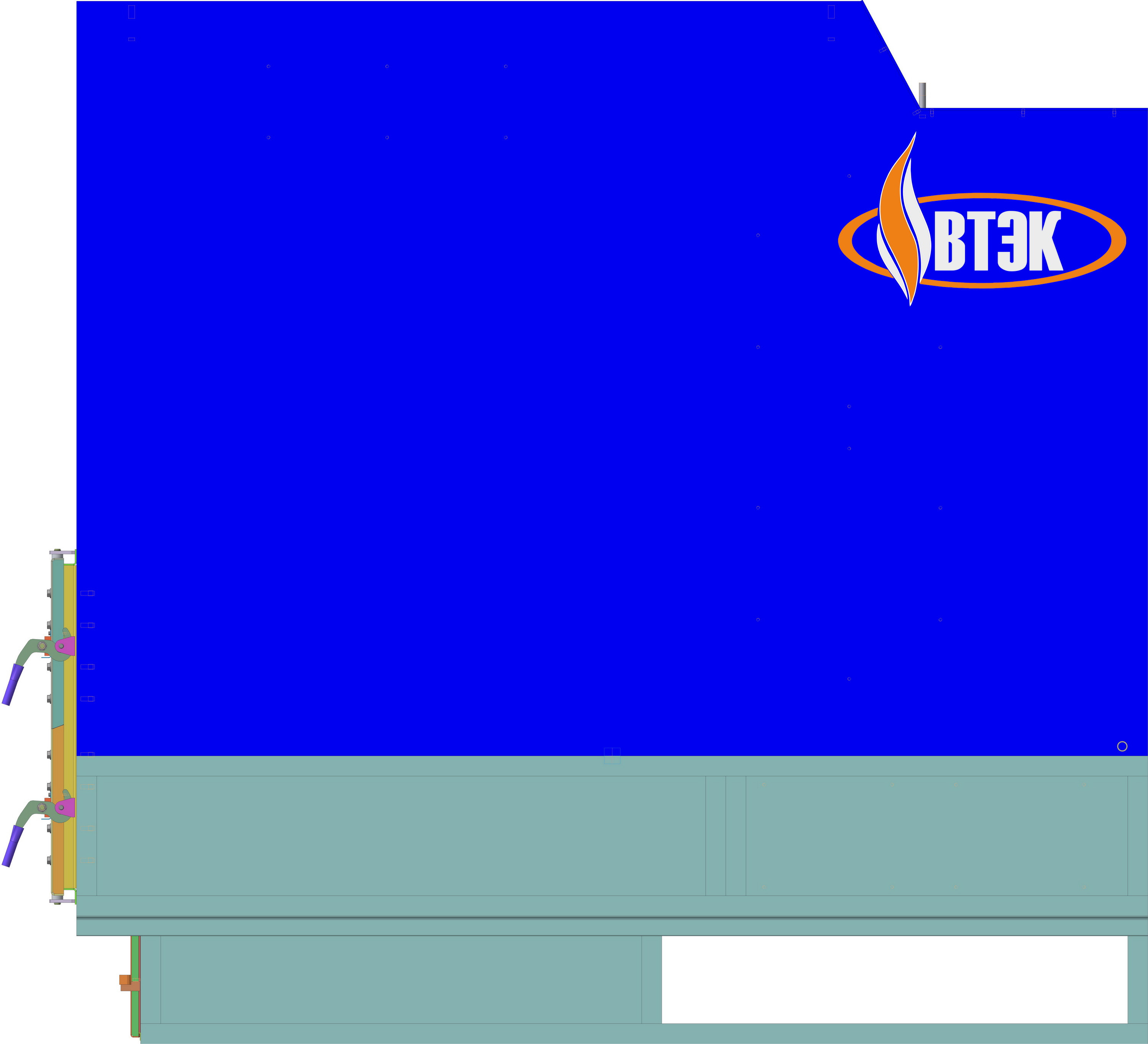

Основными элементами котла являются блок котла и ручная шахтная топка. Блок котла, установленный на «шахтной топке», представляет собой сварную газоплотную конструкцию, содержащую топочную и конвективную части, образованные экранами, выполненными из стальных труб, соединенных между собой перепускными патрубками, расположенными тангенциально к осям экранных труб. Топочные экраны образуют радиационную поверхность нагрева котла, экраны конвективной части – конвективную поверхность. Конвективная часть выполнена многоходовой обеспечивающей эффективный теплосъем от уходящих дымовых газов. Для топочной и конвективной части котла предусмотрен зольник обеспечивающий сбор золы в процессе эксплуатации котла. Газоотводящий канал котла предусмотрен на задней части блока котла.

Теплоизоляция блока котла – легкая натрубная выполнена из теплоизоляционных плит и прошивных матов из минеральной ваты облицованных профильным листом

Шахтная топка сконструирована с вертикальным зеркалом горения и одним рядом горизонтальных неподвижных колосников. Топка представляет собой несущую стальную конструкцию, выполненную из стали листовой горячекатаной, выполняющая роль зольника блока котла. В раме топки предусмотрена опорная конструкция, обеспечивающая крепление колосников топки. Изнутри топка офутерована огнеупорными материалами (шамотный кирпич) для создания зоны высокотемпературного горения.

Топливо в топку подается ручным способом через загрузочные дверцы подачи топлива и сжигается на колосниковой решетке. Для максимальной загрузки топлива в котел предусматривается двухсветная загрузка топлива через верхнюю и нижнюю загрузочные дверцы. Для удаления золы на котле предусмотрена дверца зольника обеспечивающая доступ к зольнику котла.

Для удобного технического обслуживания, эксплуатации и очистки конвективных поверхностей нагрева от сажистых и золовых отложений предусмотрены технические люки на блоке котла и шахтной топке. #ГАЛЕРЕЯ#

Основные характерные особенности оборудования

Котлы КВр на шахтной топке благодаря конструктивным особенностям шахтной топки обеспечивают полное сгорание топлива при любой влажности.

Котлы КВр на шахтной топке работают на естественной тяге. Работа котла на естественной тяге достигается за счет конструктивных особенностей шахтной топки, топочной и конвективных частей, обеспечивающих малое аэродинамическое сопротивление.

Котлы КВр на шахтной топке работают без накипи на воде любой жесткости без применения дополнительных средств химводоподготовки и деаэрации. Работа котла на воде любой жесткости обеспечивается инновационной запатентованной конструкцией котла (патент № 2150047).

Данная технология представляет собой вращение воды вокруг оси трубы за счет перепускных патрубков, имеющих поперечные сечения щелевидной формы.

Котлы КВр на шахтной топке поставляются общим конструктивным блоком (блок котла с топкой) в полной заводской готовности в комплекте с контрольно-измерительной и запорной арматурой, согласно паспорта изделия.

Котлы КВр на шахтной топке изготавливаются в соответствии с ГОСТ 30735-2001 и соответствуют требования ТР ТС 010/2011 согласно декларации о соответствии ТС N RU Д-RU.АЛ16.В.47208 от 08.12.2015

Комплектация

1. Котлоагрегат КВр (блок котла, ручная топка) - 1 шт.;

2. Комплект контрольно-измерительных приборов (термометры, манометры) – 1 к-т;

3. Комплект запорной арматуры по воде в пределах котлоагрегата (кран шаровый, автоматические воздухоотводчики) – 1 к-т;

4. Паспорт – 1 шт.;

5. Руководство по эксплуатации – 1 шт.;

6. Ведомость эксплуатационных документов – 1 шт.;

7. Эксплуатационная документация на комплектующие изделия – 1 к-т.

Информация для заказчика

Дополнительно в комплект котла по желанию Заказчика могут быть включены экономайзеры, тягодутьевые механизмы, предохранительная и запорная арматура, насосы, устройства очистки дымовых газов, устройства подачи топлива, шкафы управления и автоматизации вспомогательного оборудования котла, ЗИП.

По желанию Заказчика возможно изменение габаритных размеров котла, изменение расположения (правое или левое) патрубков входа и выхода теплоносителя, изменение расположения (верхнее или нижнее) газоотводящего канала котла, изменение расположения боковых люков для чистки котла.

По желанию Заказчика возможна поставка котла КВр на шахтной топке, монтируемой по месту. При такой модификации котла Заказчику поставляется блок котла в полной заводской готовности и материалы для монтажа шахтной топки непосредственно в котельной.

Котлы КВр выпускаются однодверными, двухдверными или в исполнении с распашными дверками. Котлы КВр могут быть оборудованы колосниковой решеткой с чугунными колосниками или водоохлаждаемой беспровальной уголковой колосниковой решеткой.

По желанию Заказчика, возможна поставка котла в разобранном виде, с непосредственной сборкой котла внутри котельной.
