Котлы водогрейные твердотопливные бытовые КВ

Вид топлива: дрова, уголь, пеллеты
Мощность: от 24 до 150 КВт
Назначение: для теплоснабжения жилых домов и зданий коммунально-бытового назначения, оборудованных системой водяного отопления с естественной или принудительной циркуляцией теплоносителя и для их горячего водоснабжения.

Устройство оборудования

Бытовые котлы КВ выпускаются следующих модификаций:

1. Котел КВ для работы на дровах

• стандартное исполнение;

• исполнение с тягорегулятором.

2. Котел КВ для работы на угле

• стандартное исполнение;

• исполнение с вентилятором поддува;

• исполнение с тягорегулятором без вентилятора поддува.

3. Котел КВ для работы на пеллетах

• стандартное исполнение (бункер-накопитель на одной раме с котлом);

• исполнение с отдельным бункером-накопителем.

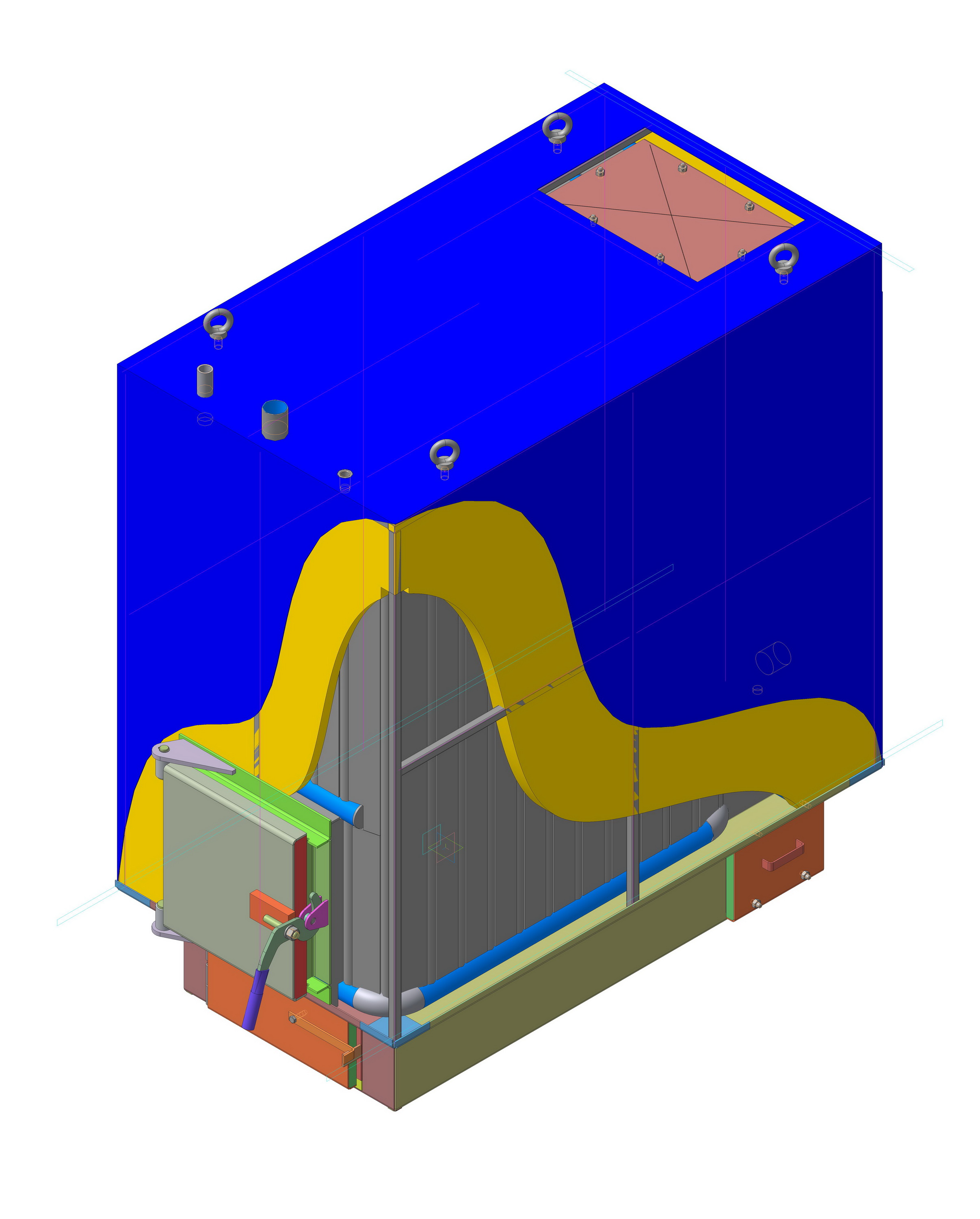

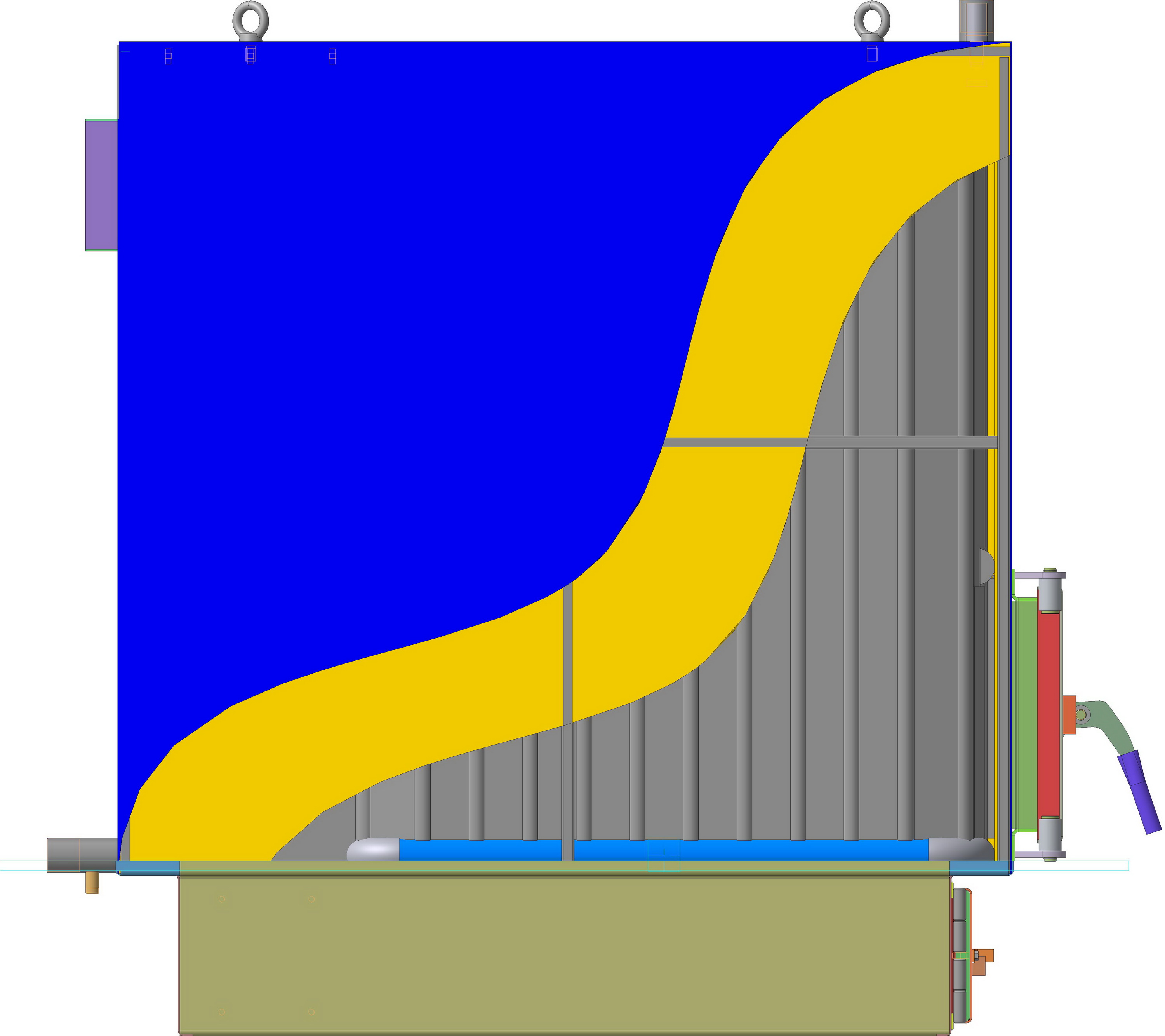

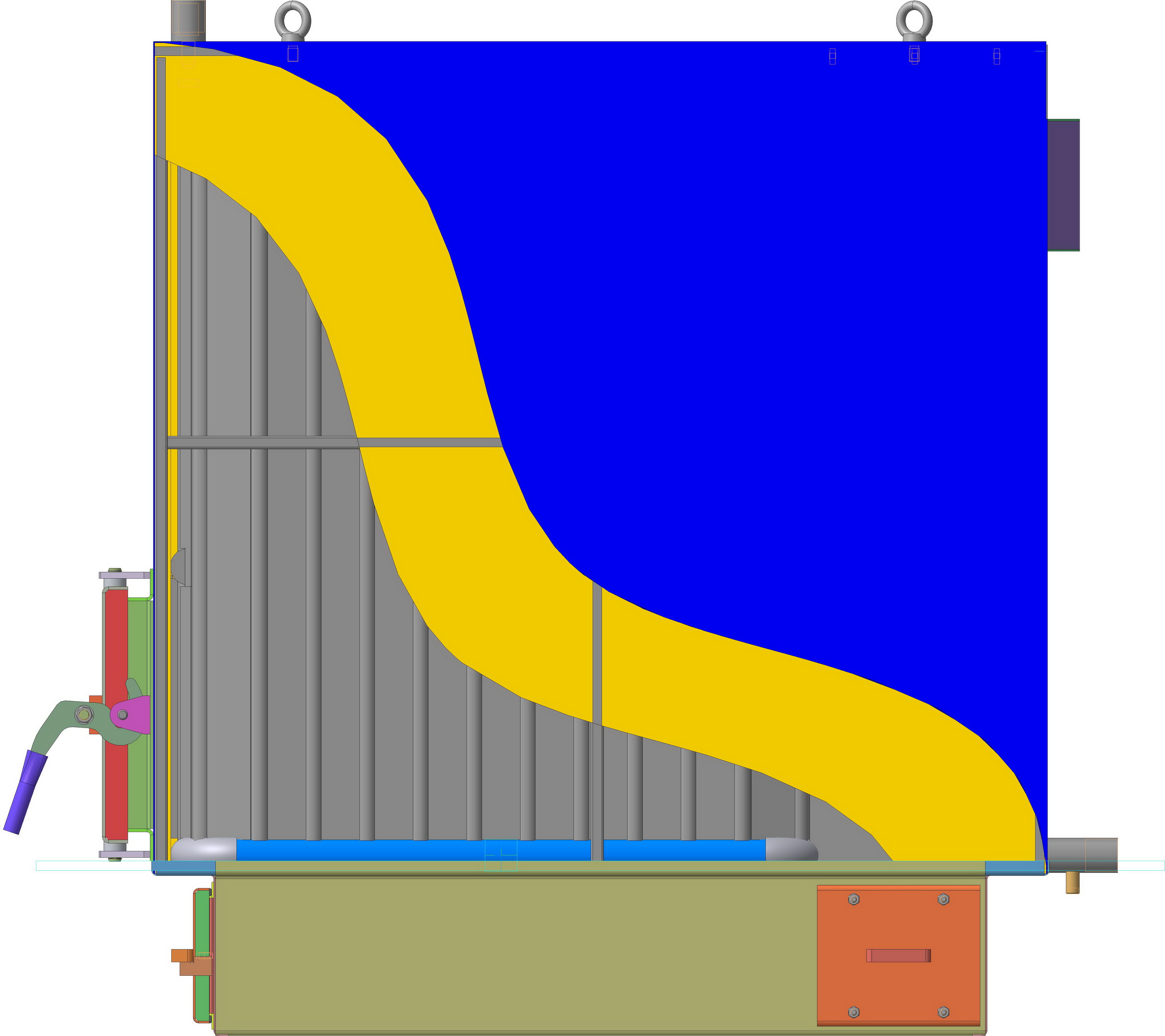

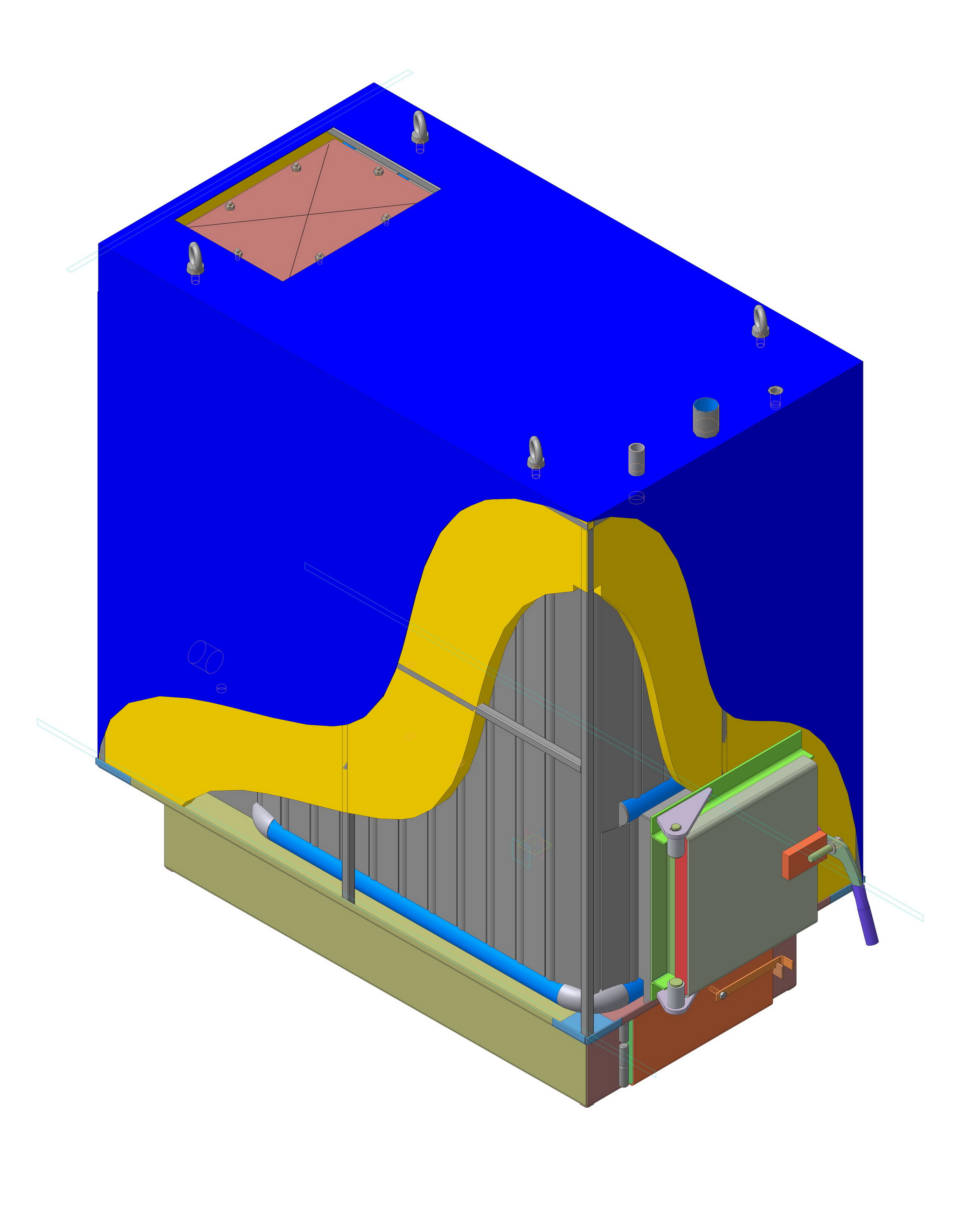

Основными элементами котла являются блок котла и топка. Блок котла, установленный на топке, представляет собой сварную газоплотную конструкцию, содержащую топочную и конвективную части, образованные экранами, выполненными из стальных труб, соединенных между собой коллекторами. Топочные экраны образуют радиационную поверхность нагрева котла, экраны конвективной части – конвективную поверхность. Для топочной и конвективной части в нижней части котла предусмотрен зольник обеспечивающий сбор золы в процессе его эксплуатации. Газоотводящий канал котла предусмотрен на задней части блока котла.

Теплоизоляция блока котла – легкая натрубная выполнена из теплоизоляционных плит и прошивных матов из минеральной ваты облицованных профильным листом .

Топка оборудована в зависимости от модификации колосниковой решеткой с неподвижными колосниками или водоохлаждаемой колосниковой решеткой. Рама топки представляет собой несущую стальную конструкцию из листовой стали.

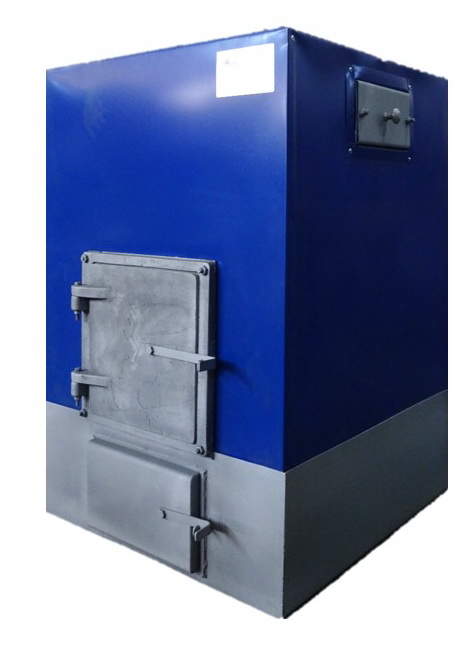

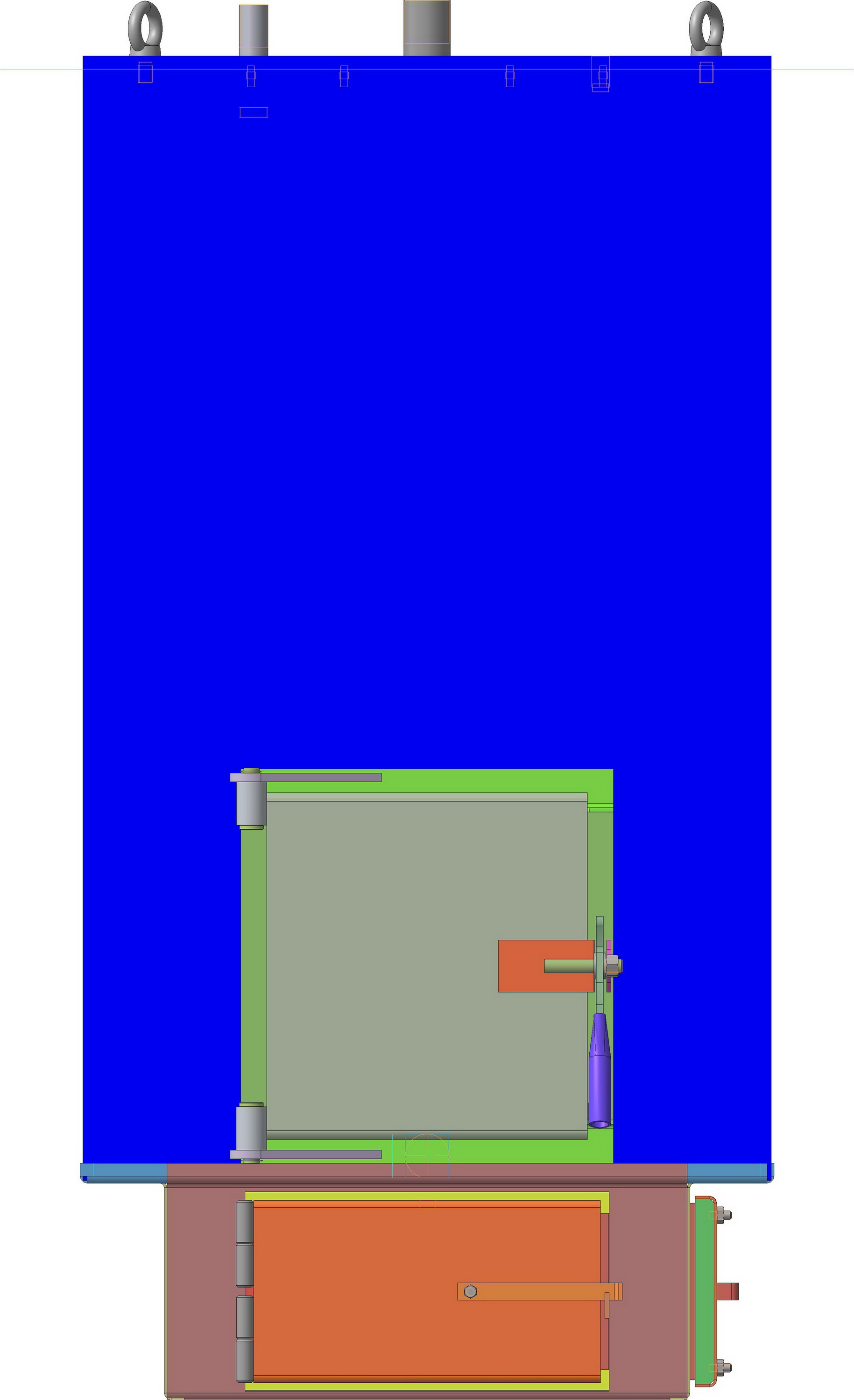

При использовании в качестве топлива – дров или угля, топливо в топку подается ручным способом через загрузочную дверцу подачи топлива и сжигается на колосниковой решетке.

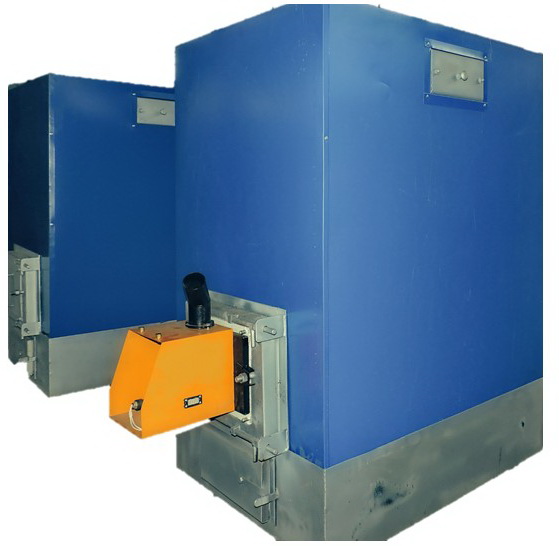

При использовании в качестве топлива – пеллетов, дверца подачи топлива заменяется на приемное устройство с автоматической пеллетной горелкой. Подача топлива осуществляется в оперативный (приемный) бункер котла, смонтированный на одной раме с котлом или установленный в непосредственной близости от котла (в зависимости от модификации). Подача топлива из оперативного (приемного) бункера к автоматической пеллетной горелке осуществляется с помощью шнекового транспортера.

Контроль процесса горения и регулирование теплопроизводительности котла осуществляется пультом управления пеллетной горелки, устанавливаемом на котел или в непосредственной близости от котла (в зависимости от модификации).

Для удаления золы на котле предусмотрена дверца зольника обеспечивающая доступ к зольнику котла.

Для удобного технического обслуживания, эксплуатации и очистки конвективных поверхностей нагрева от сажистых и золовых отложений предусмотрены технические люки на блоке котла и (или) топке.

Для удобства регулирования разряжения в топке котла «тяги котла» на газоотводящем канале предусмотрен поворотный шибер с рукояткой.

Входной и выходной патрубки котла оборудованы трубной резьбой для муфтового подсоединения запорной арматуры и трубопроводов. На входном (нижнем) патрубке котла устанавливается заглушка (возможна установка шарового крана) для спуска воды из котла при ремонтных работах или долгом простое котла без работы. Котел оборудован патрубком с резьбой для муфтового подсоединения предохранительного клапана.

Котел оборудован термо-манометром показывающим для контроля температуры и давления воды в котле.

В модификации котла с тягорегулятором предусматривается дополнительный регулируемый воздушный клапан связанный с цепью с тягорегулятором .

Для транспортировки котла грузоподъемными механизмами на корпусе котла предусматривается рым-болт.

Основные характерные особенности оборудования

Бытовые котлы КВ работают как на естественной тяге (без дутьевого вентилятора и дымососа), так и на искусственной уравновешенной тяге. Работа котла на естественной тяге достигается за счет конструктивных особенностей топочной и конвективных частей, обеспечивающих малое аэродинамическое сопротивление.

Бытовые котлы КВ могут работать как в системах отопления с принудительной циркуляцией теплоносителя, так и в гравитационных системах отопления – системах с естественной циркуляцией теплоносителя.

Бытовые котлы КВ по требованию заказчика оборудуются как колосниковой решеткой с чугунными колосниками, так и водоохлаждаемой беспровальной уголковой колосниковой решеткой .

Бытовые котлы КВ по требованию заказчика оборудуются пеллетными горелками с топливоподачей и автоматикой управления .

Бытовые котлы КВ поставляются общим конструктивным блоком (блок котла с топкой) в полной заводской готовности в комплекте с контрольно-измерительными приборами, согласно паспорта изделия.

Бытовые котлы КВ изготавливаются в соответствии с ГОСТ 20548-87 и соответствуют требования ТР ТС 010/2011 согласно декларации о соответствии ТС N RU Д-RU.АЛ16.В.47208 от 08.12.2015.

Комплектация

• Котел бытовой КВ – 1 шт.;

• КИПиА (термоманометр -1 шт.) – 1 к-т;

• Руководство по эксплуатации и паспорт – 1 шт.

Дополнительно в комплект котла по желанию Заказчика может быть включено

Комплект 1 – комплект для работы котла на дровах или угле

• группа безопасности котла или предохранительный клапан;

• запорная арматура.

Комплект 2 – комплект для работы котла на дровах с тягорегулятором

• группа безопасности котла или предохранительный клапан;

• регулятор горения (тягорегулятор) с регулируемым клапаном подачи воздуха;

• запорная арматура.

Комплект 3 – комплект для работы котла на угле с вентилятором поддува

• группа безопасности котла или предохранительный клапан;

• запорная арматура;

• дутьевой вентилятор с устройством канала подачи воздуха в топке котла;

• шкаф управления котлом ШУК с автоматикой.

Комплект 4 – комплект для работы котла на угле с тягорегулятором

• группа безопасности котла или предохранительный клапан;

• запорная арматура;

• регулятор горения (тягорегулятор) с регулируемым клапаном подачи воздуха.

Комплект 5 – комплект для работы котла на пеллетах

• группа безопасности котла или предохранительный клапан;

• запорная арматура;

• пеллетная горелка;

• шнековым транспортером подачи пеллетов;

• оперативный бункер топлива (отдельностоящий или на общей раме с котлом);

• пульт управления с автоматикой.

Вспомогательное оборудование для работы котла

• дымососы (при недостаточной тяге дымовой трубы);

• устройства очистки дымовых газов;

• газоходы металлические с тепловой изоляцией.

Информация для заказчика

Дополнительно в комплект котла по желанию Заказчика могут быть включены тяговые механизмы, устройства очистки дымовых газов, шкафы управления и автоматизации вспомогательного оборудования котла, не входящего в основной комплект поставки.

По желанию заказчика котлы КВ-80, КВ-100 и КВр-0,15 могут оборудоваться двумя загрузочными дверцами для подачи топлива, верхним или нижним выходом дымовых газов.

По желанию заказчика котлы КВ могут быть совмещены с баком аккумулятором тепла, для увеличения теплоемкости системы отопления.

Преимущества оборудования пр-ва ВТЭК

1. Использование высококачественных материалов при изготовлении котла, обеспечивающих надежную и долговечную работу.
2. Работа котла на естественной тяге и с естественной циркуляцией теплоносителя, обеспечивающая энергонезависимость котла.
3. Возможность работы котла на различных видах топлива с минимальными затратами на модернизацию.
4. Автоматизированная подача топлива при работе на пеллетах, обеспечивающая работу котла без обслуживающего персонала с поддержанием требуемых параметров.
5. Простое техническое обслуживание благодаря удобной конструкции котла.
6. Большое разнообразие типоразмеров в диапазоне мощностей от 24 до 150 кВт, позволяющих точно подобрать мощность котла под существующую тепловую нагрузку.
7. Компактность оборудования, обеспечивающая минимальные габаритные размеры помещений для установки котла и вспомогательного оборудования.
8. Один из лучших показателей Цена/Качество для всей линейки котлов.
9. Возможность использования котла в системах отопления с естественной циркуляцией теплоносителя (гравитационных системах отопления).
10. Пост гарантийное обслуживание котла и вспомогательного оборудования к котлу.

Наименование параметра	Котлы водогрейные твердотопливные бытовые производства ВТЭК
Маркировка по ГОСТ	КВ-24	КВ-32	КВ-40	КВ-50	КВ-80	КВ-100	КВр-0,15
Теплопроизводительность, кВт	24	32	40	50	80	100	150
Отклонение от номинальной подводимой тепловой мощности, %	±5	±5	±5	±5	±5	±5	±5
КПД, %, не менее	86	86	86	86	86	86	86
Вид топлива	Дрова, уголь, пеллеты
Расход топлива:	Расход топлива представлен для дров с относительной влажностью W=30%
- дрова	8,3	11,1	13,9	17,4	27,1	33,9	50,9
Площадь отапливаемого помещения, м2	240	320	400	500	800	1000	1500
Температура воды, °С:
- на выходе в котел, не более	95	95	95	95	95	95	95
- на входе из котла, не менее	40	40	40	40	40	40	40
Рабочее давление, МПа, не более	0,3	0,3	0,3	0,3	0,3	0,3	0,3
Разрежение за котлом, не более, Па	40	40	40	40	40	40	40
Номинальный расход воды через котел, л/час	850	1135	1415	1770	2831	3539	5309

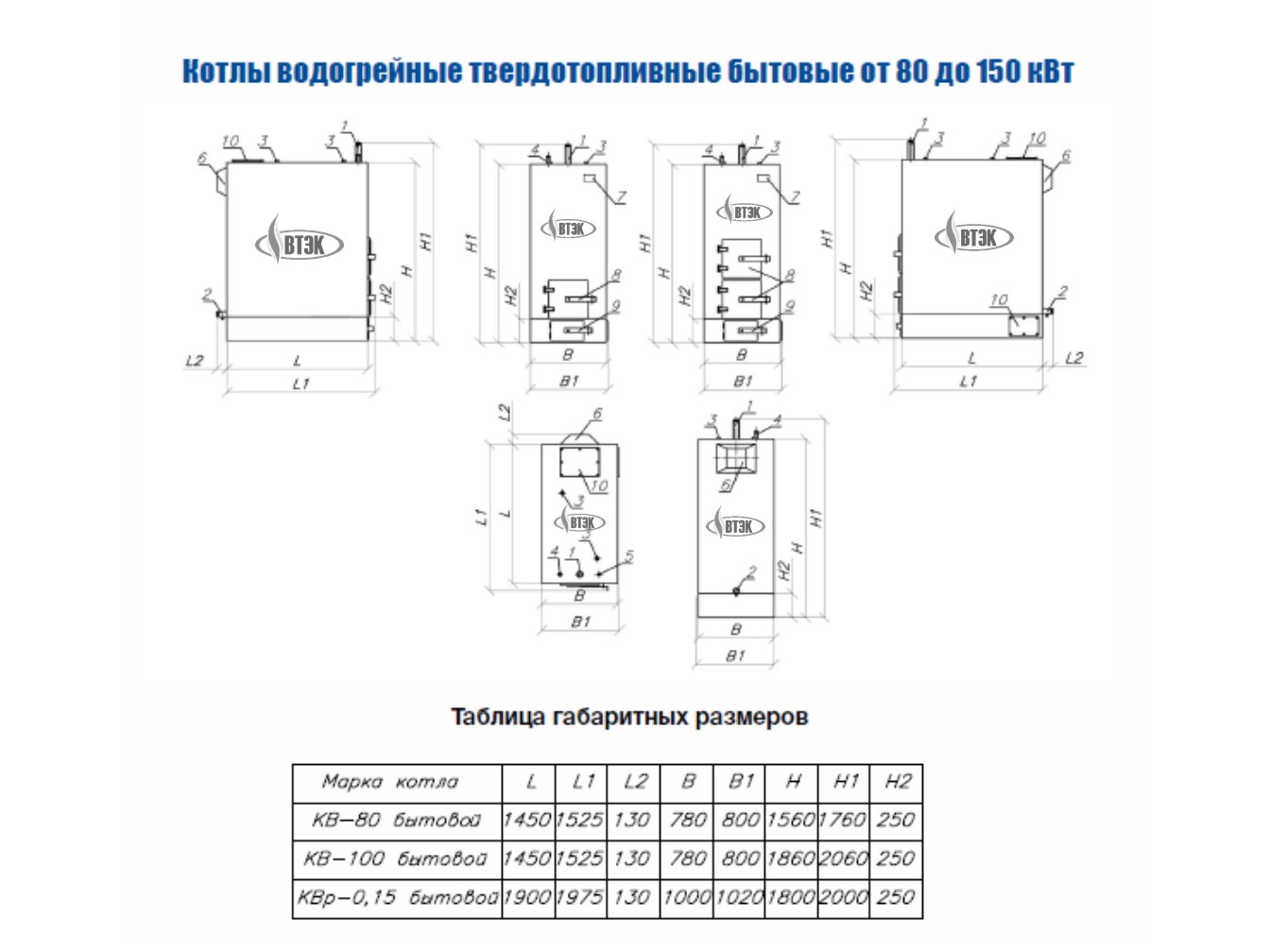

Присоединительные размеры
По водяному тракту, дюйм (Ду)	1 1/4” (32)	1 ¼" (32)	1 1/4" (32)	1 1/2" (40)	2” (50)	2” (50)	2” (50)
Газоход (ᴓ, ВхН) , мм	ᴓ133	ᴓ159	ᴓ159	ᴓ159	200 х 200	200 х 200	200 х 300
Габаритные размеры котла в обмуровке, мм
Длина	680	680	800	1000	1400	1400	1500
Ширина	500	600	780	780	800	800	800
Высота	950	1100	1150	1450	1350	1550	1750
Масса котла без воды, кг	110	130	180	210	370	450	920
Варианты исполнения
однодверный	+	+	+	+	+	+	+
двухдверный	-	-	-	-	+	+	+
с чугунными колосниками	-	-	-	-	+	+	+
с водоохлаждаемой колосниковой решеткой	+	+	+	+	+	+	+
