Модульный топливный склад «Живое дно»
Модель: МТС-1
Назначение: для хранения и выгрузки мелкокусковых и сыпучих материалов.
Модуль топливного склада может использоваться
- в отопительных комплексах для создания резерва сыпучего древесного топлива, а также фрезерного или сепарированного торфа
- в деревообрабатывающей промышленности для хранения и дозированной выгрузки сыпучего сырья используемого в технологии производства
Устройство оборудования

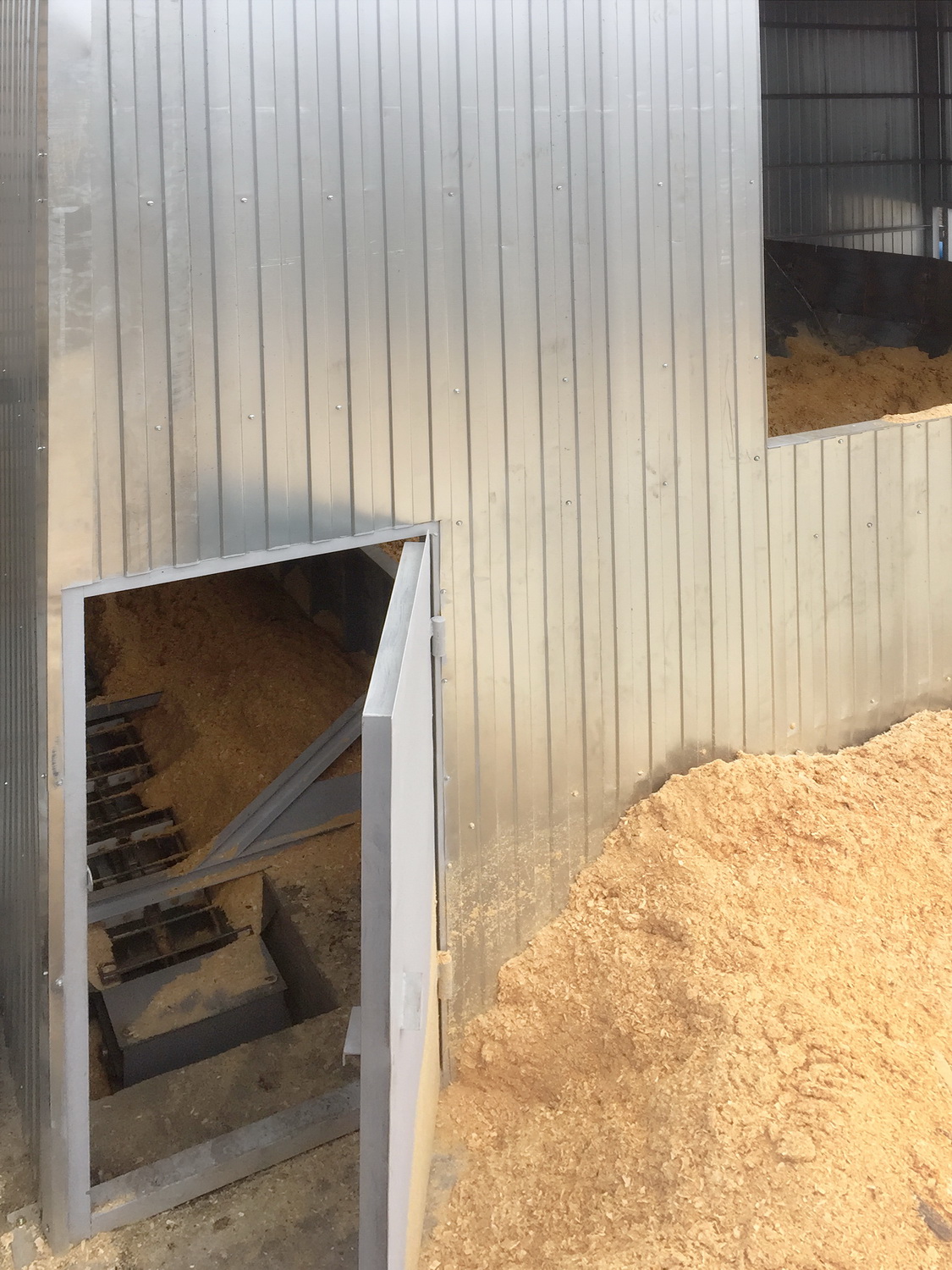

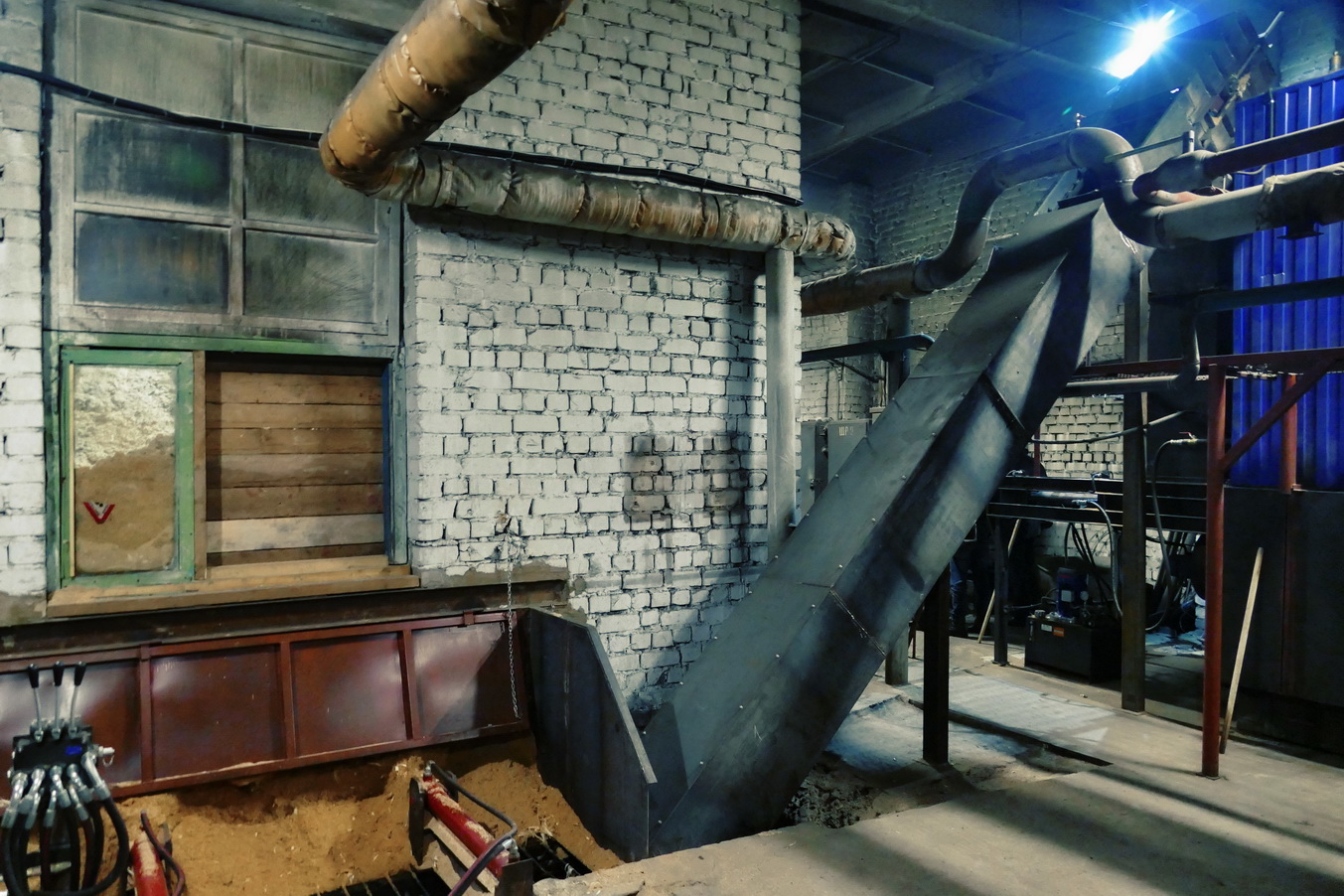

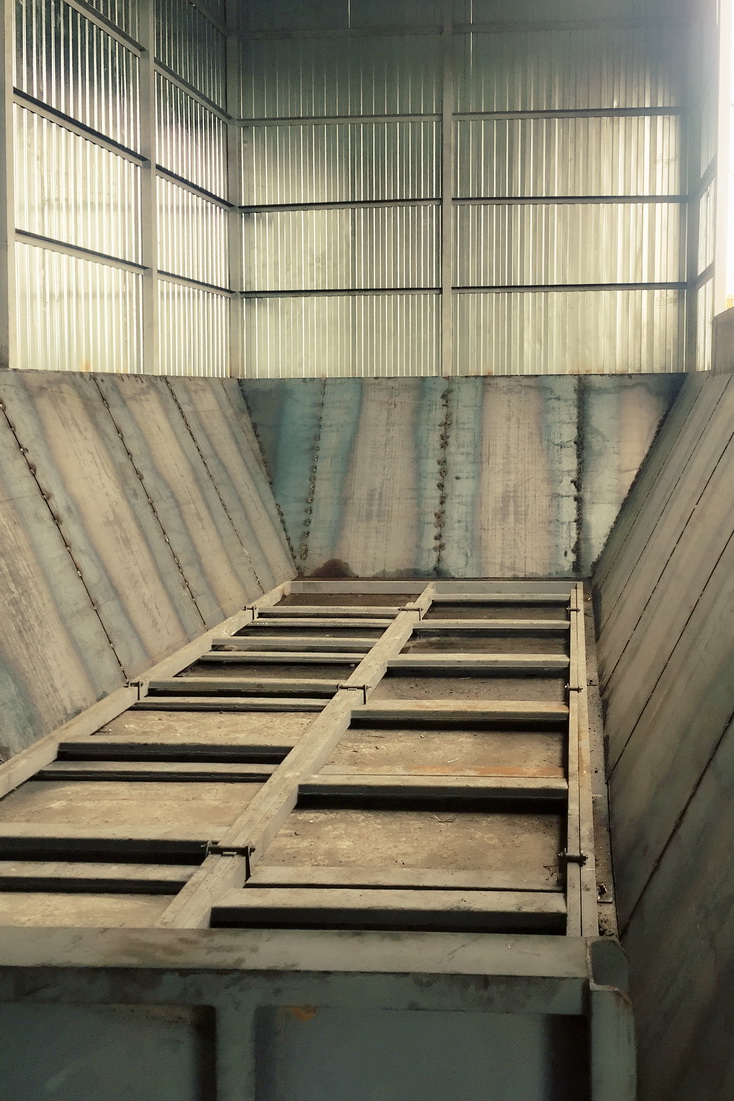

Модуль топливного склада имеет рамную конструкцию. Топливный склад представляет собой отдельно стоящее здание или пристройку к основному корпусу, в котором расположен модуль, и функционально состоит из машинного отделения с гидроцилиндрами, гидравлической станцией, соединительной и регулирующей арматурой и бункерного отделения. Машинное отделение отделено от бункерного отделения перегородкой.
Между балкой и полом имеется проем. Модуль установлен на цокольную часть. Рама модуля залита бетоном.

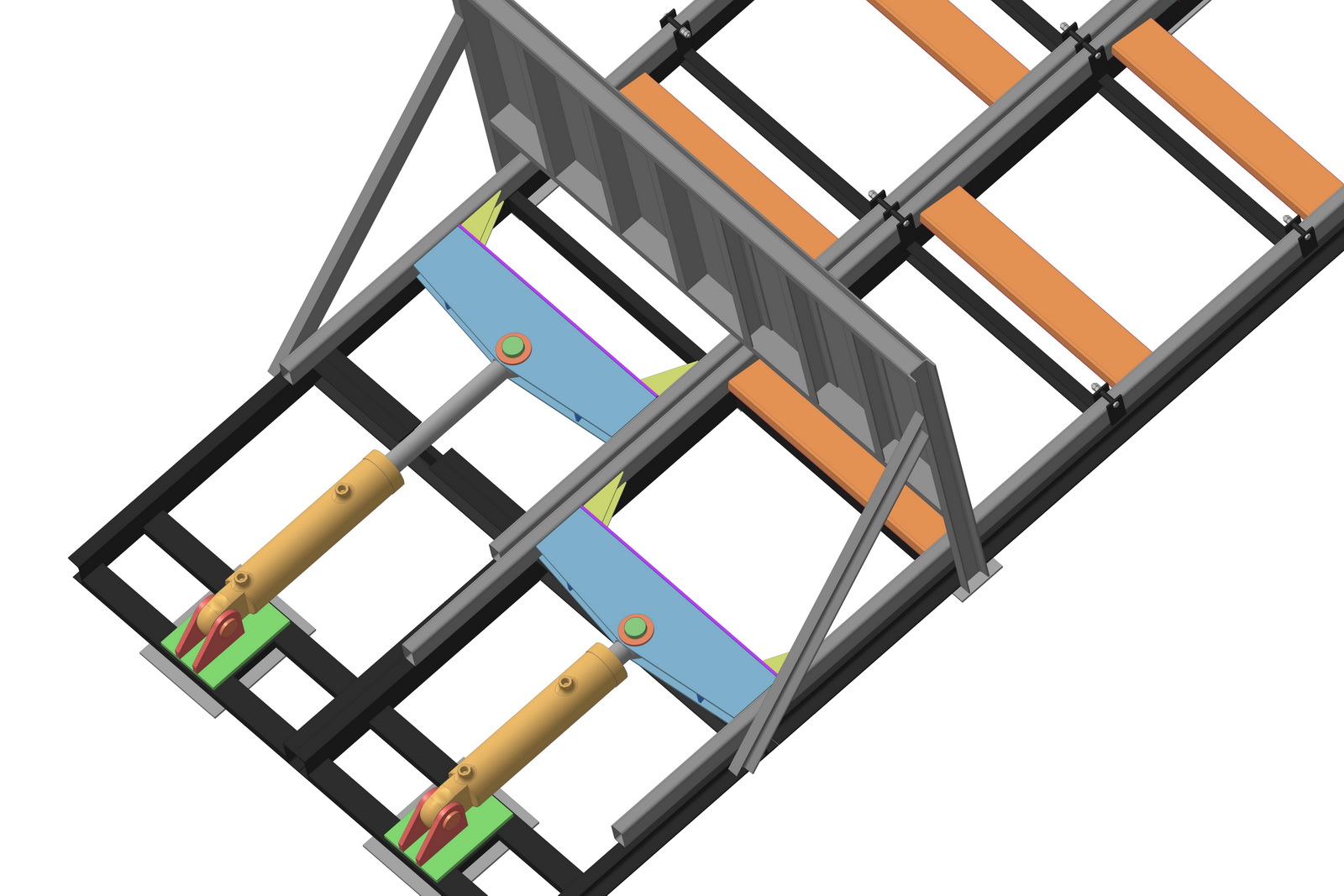

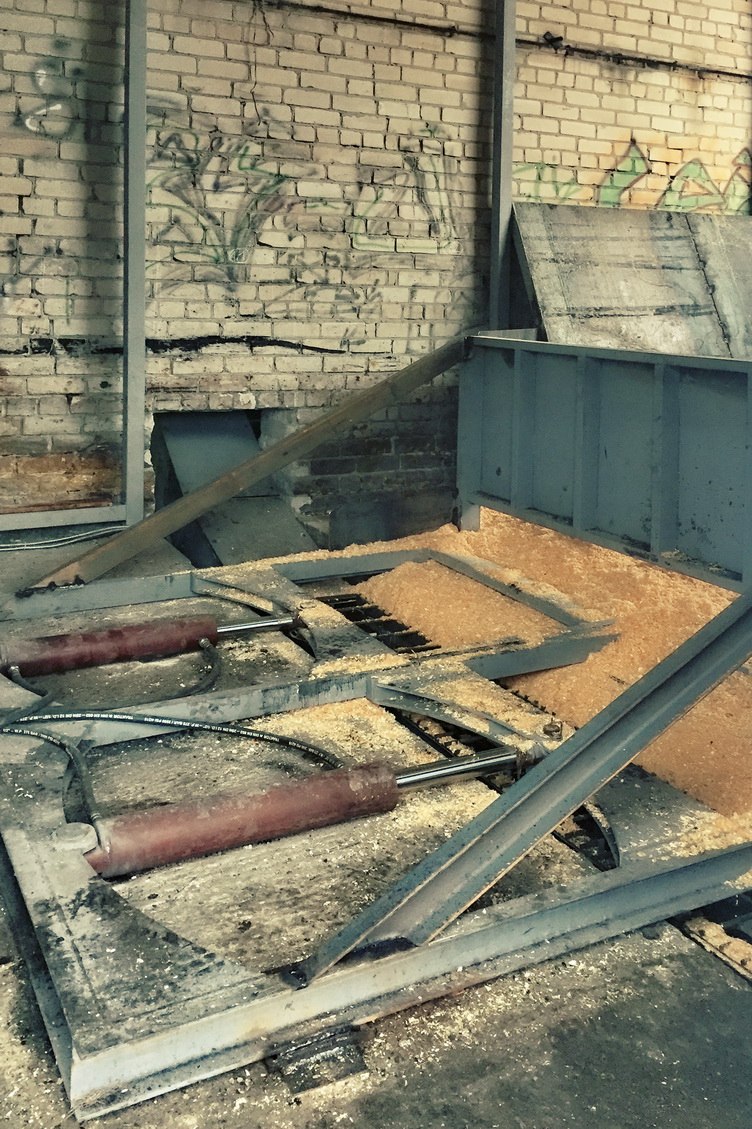

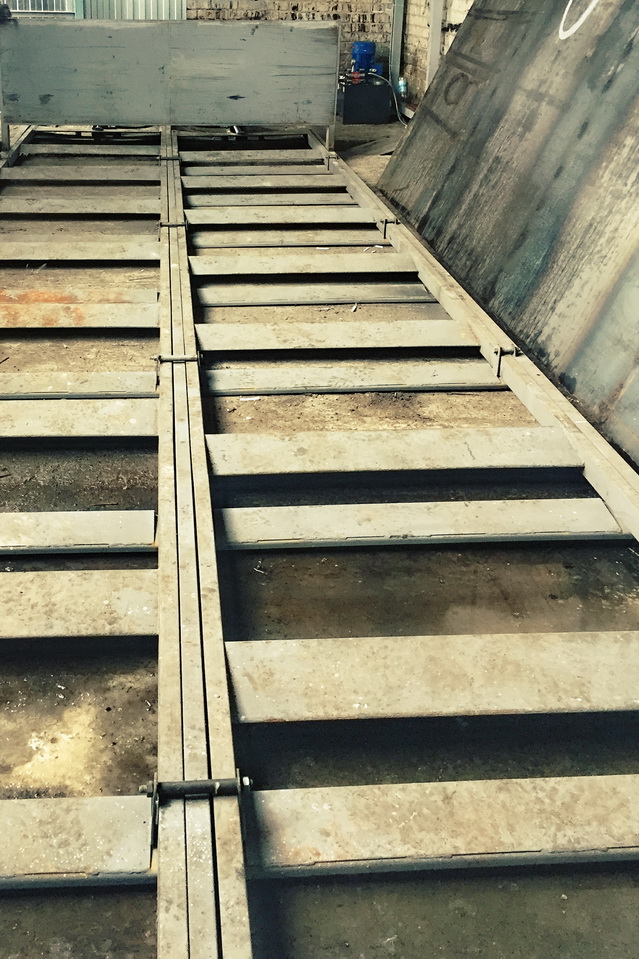

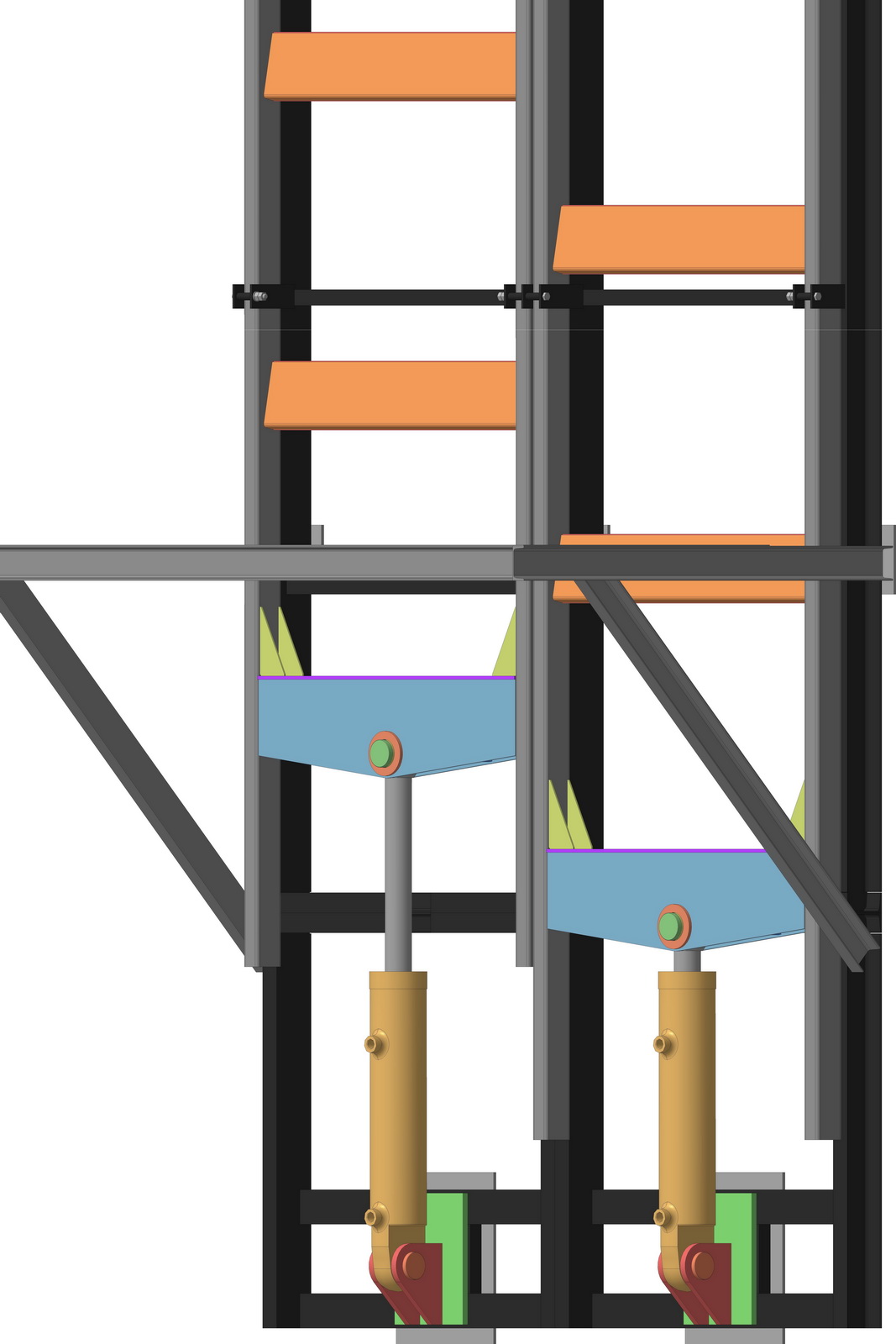

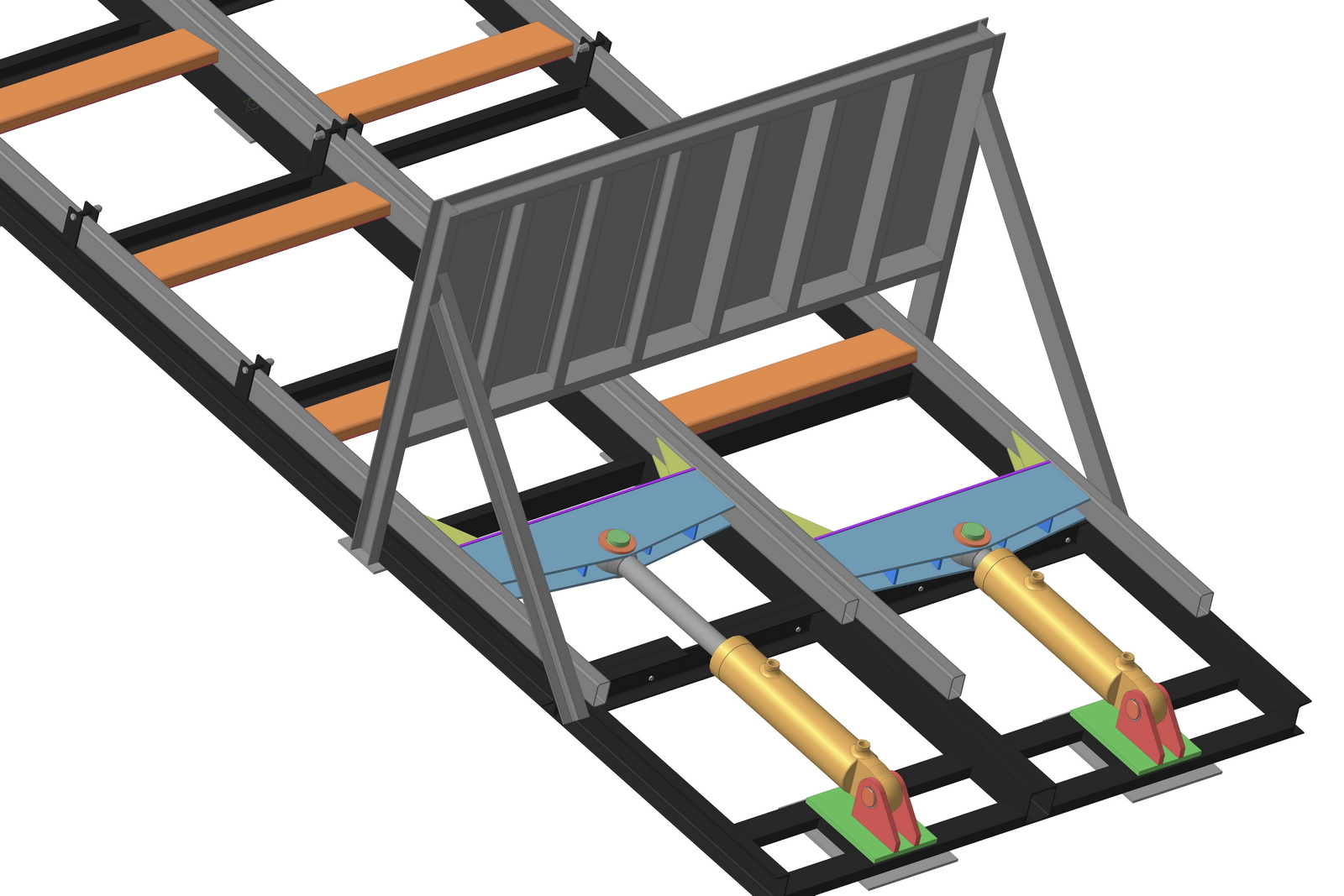

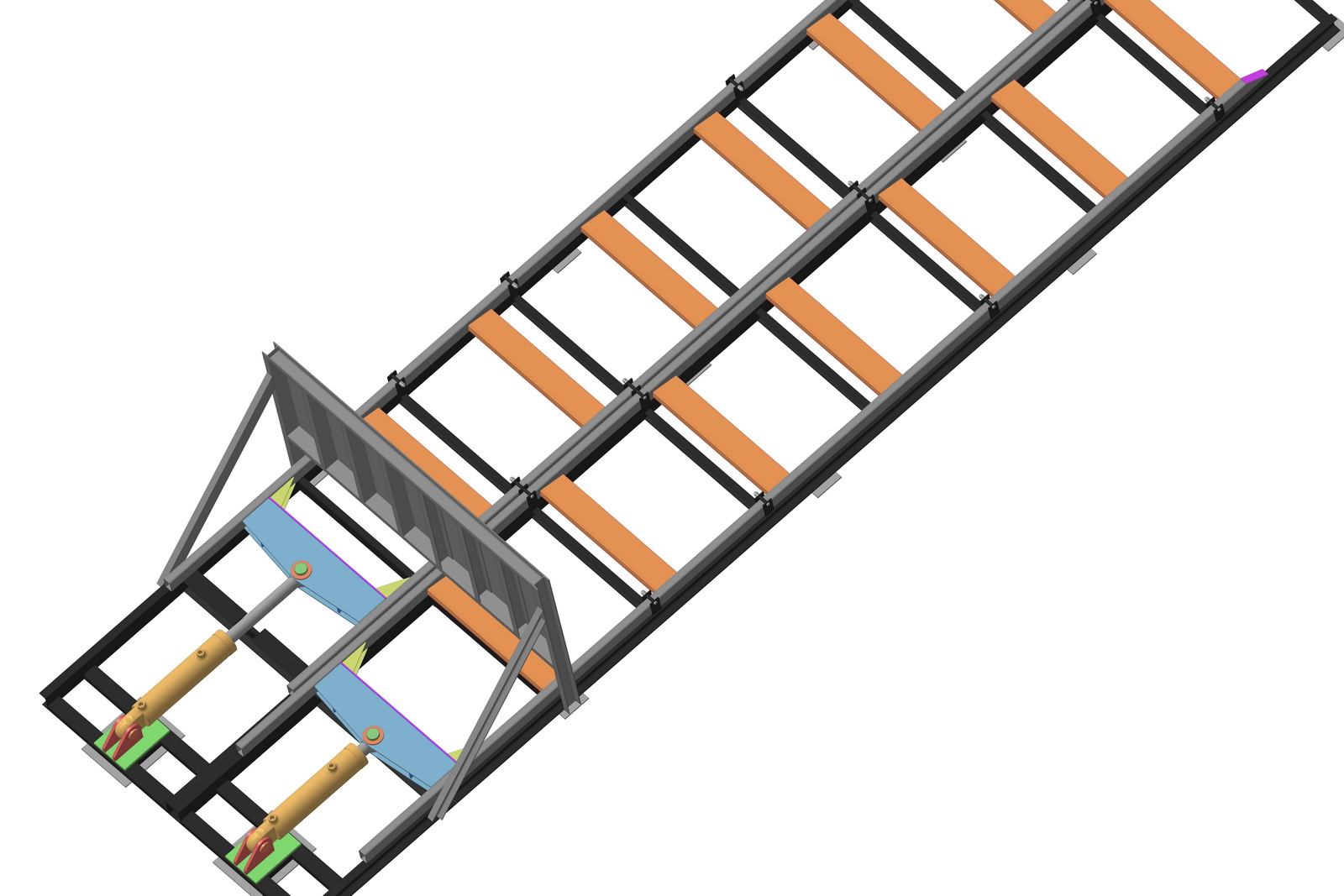

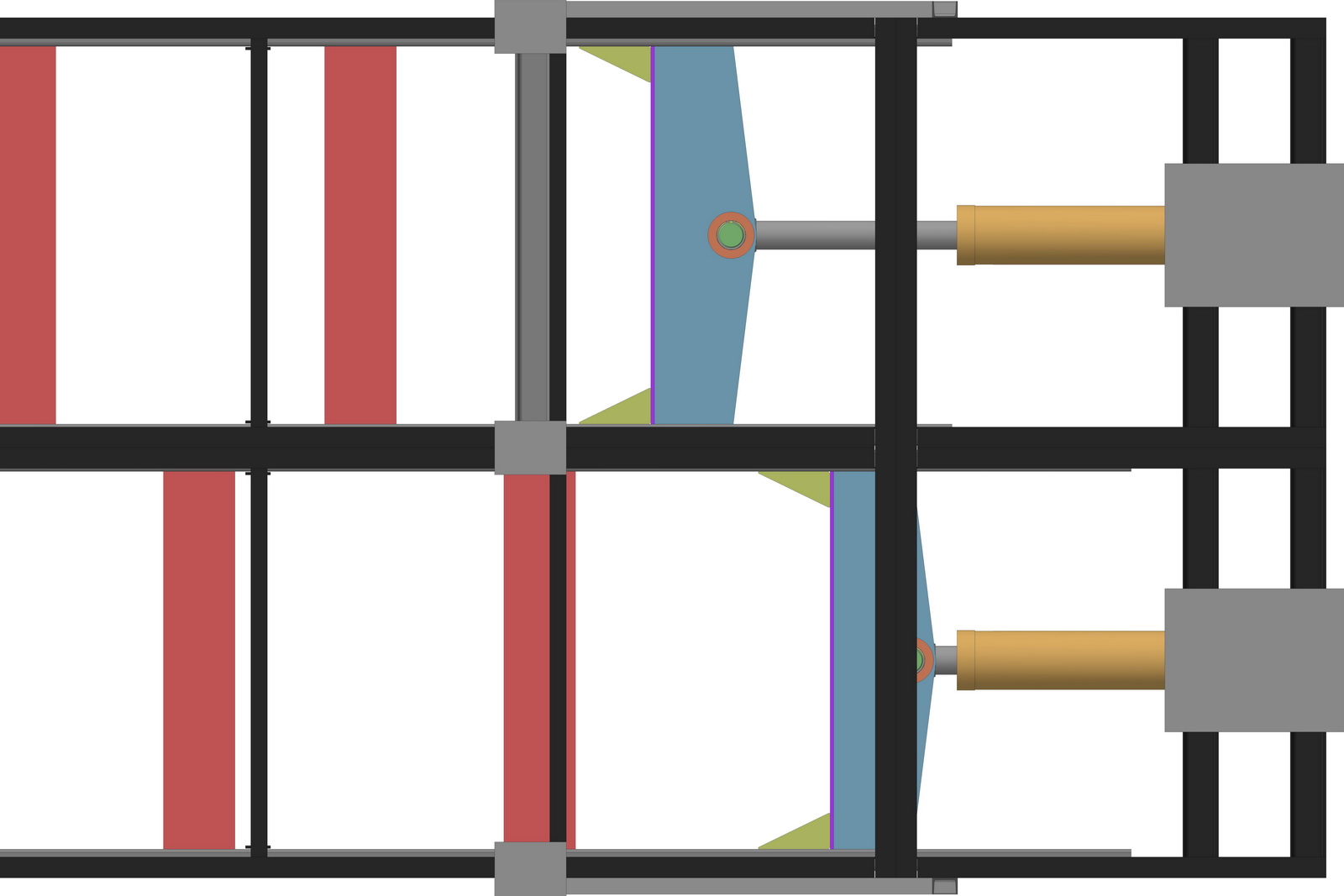

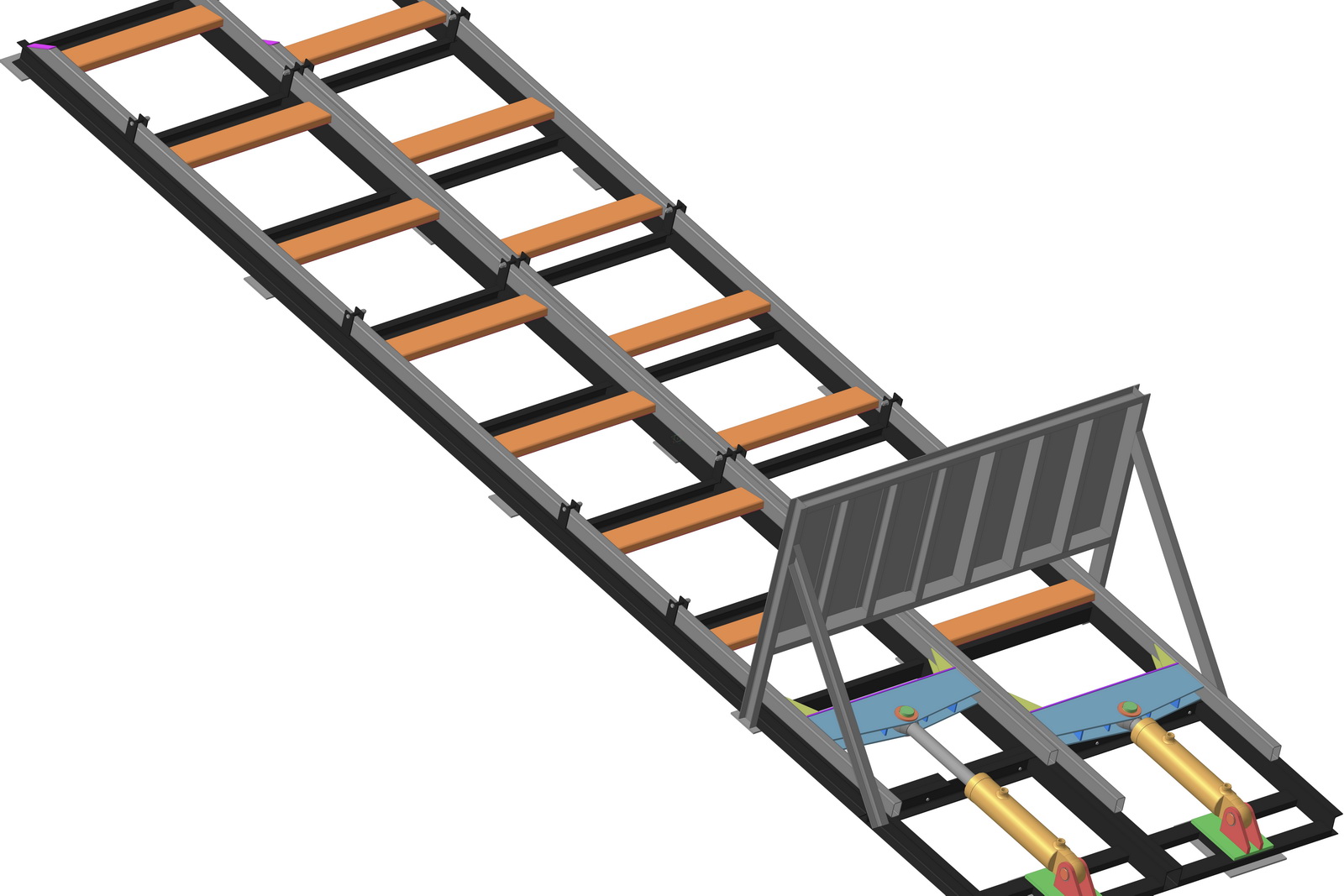

Модуль состоит из рамы, направляющих, стрел со скребками, кронштейнов крепления гидроцилиндров, гидростанции и соединительной гидроарматуры.
Принцип действия модуля топливного склада заключается в следующем

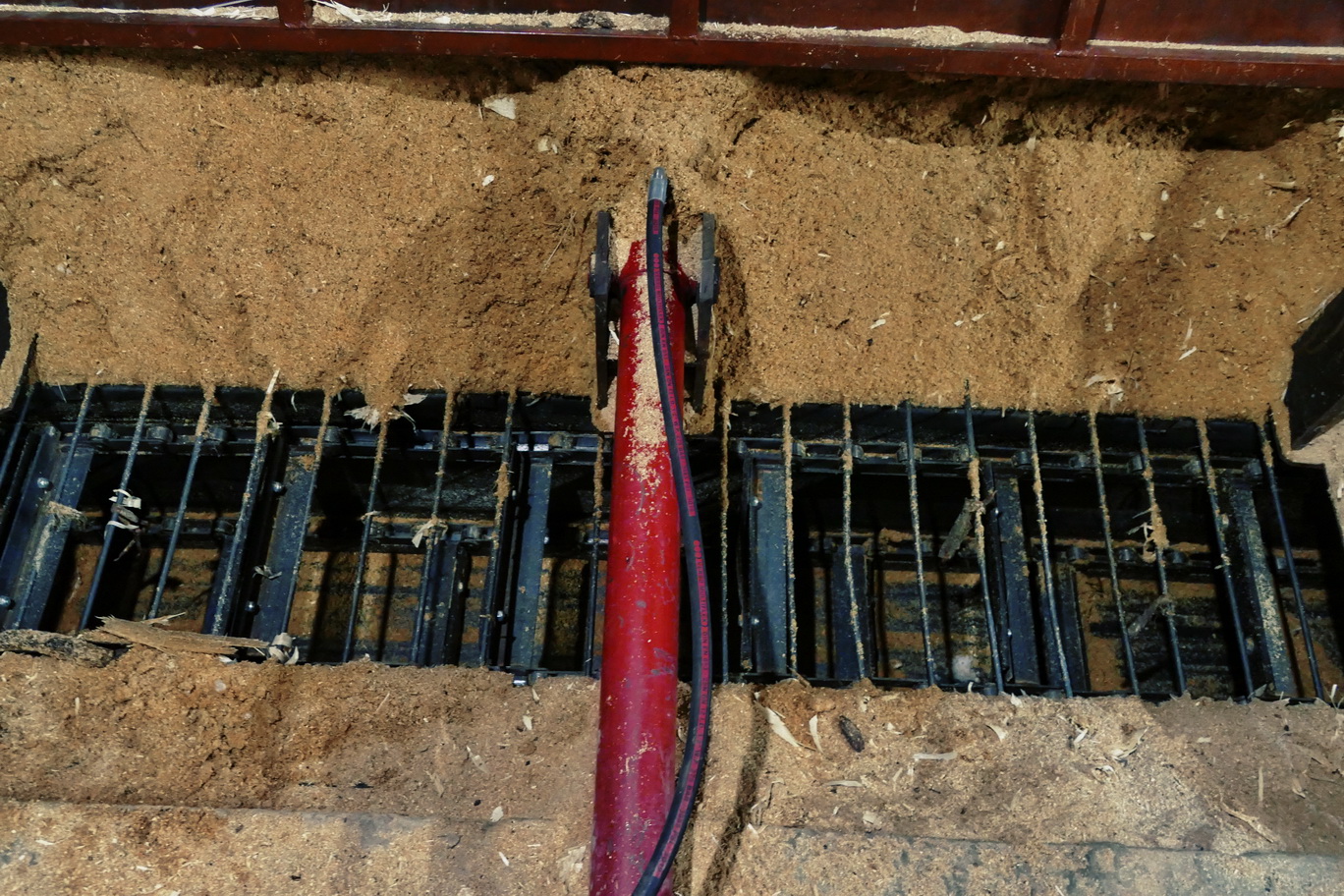

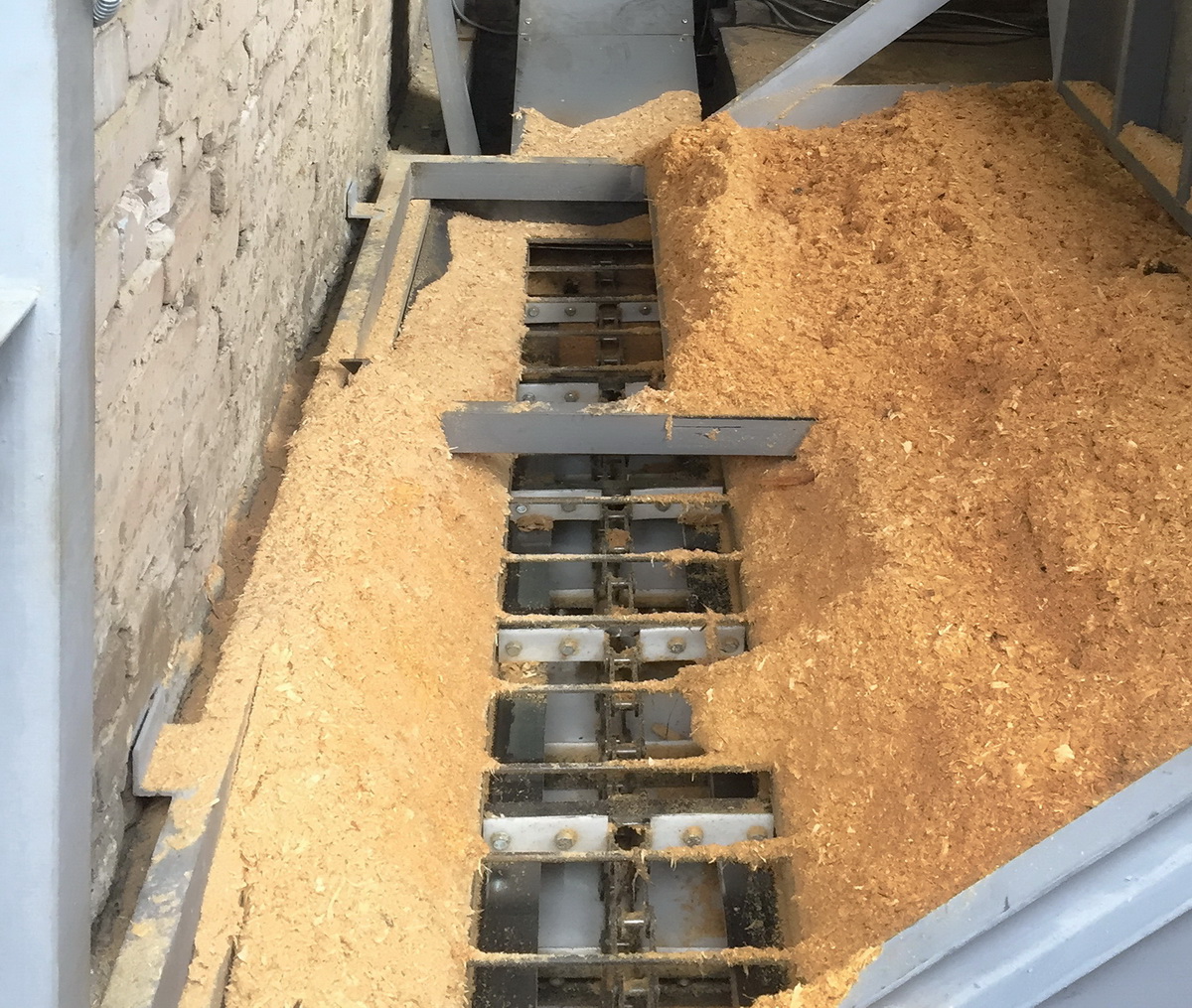

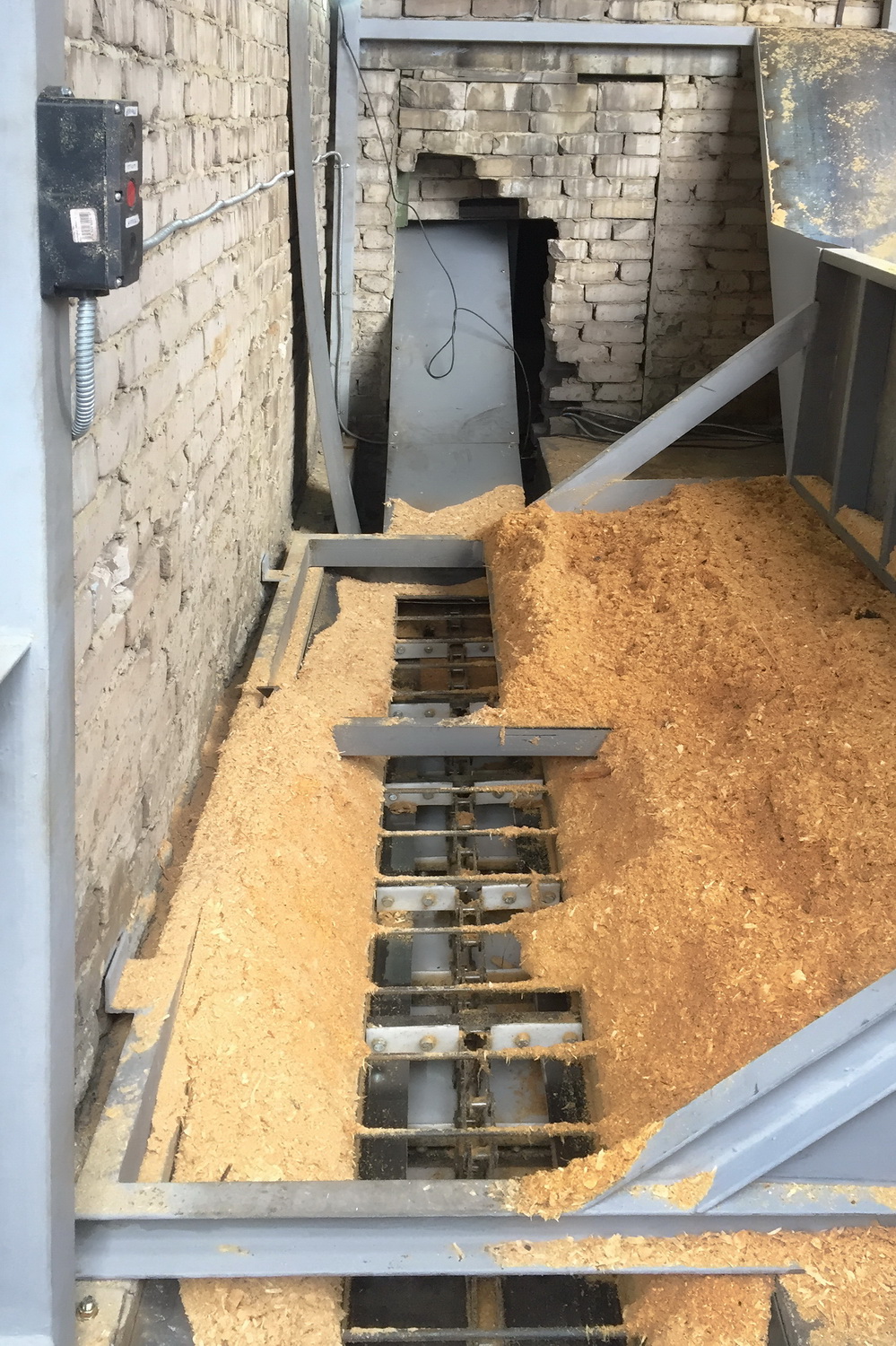

Скребки, расположенные внутри бункерного отделения, совершают возвратно-поступательное движение и за счет конфигурации крыльев, установленных на скребках, перемещают топливо из бункерного отделения через проем между стеновой перегородкой и полом в окно загрузки приемного транспортера.

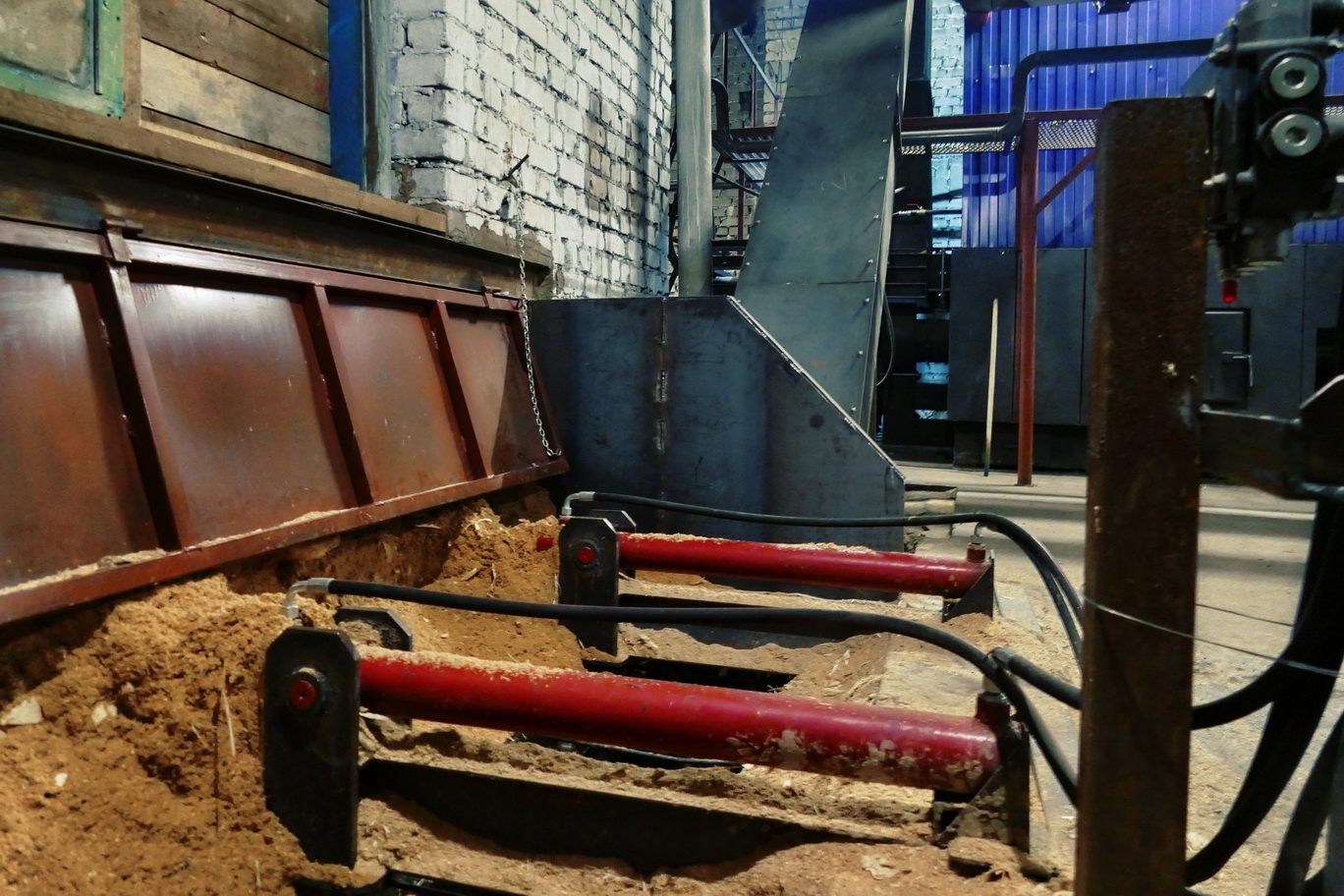

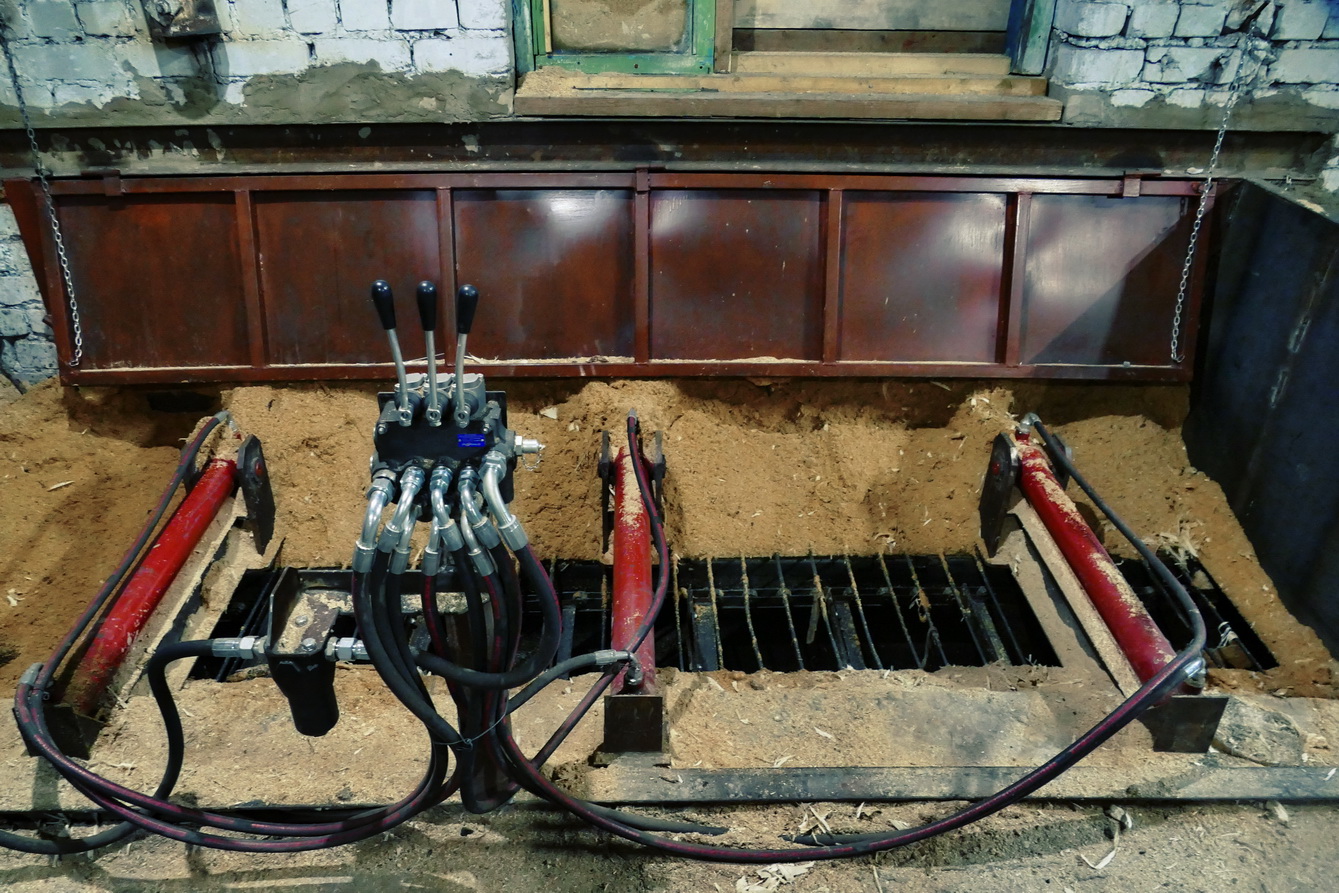

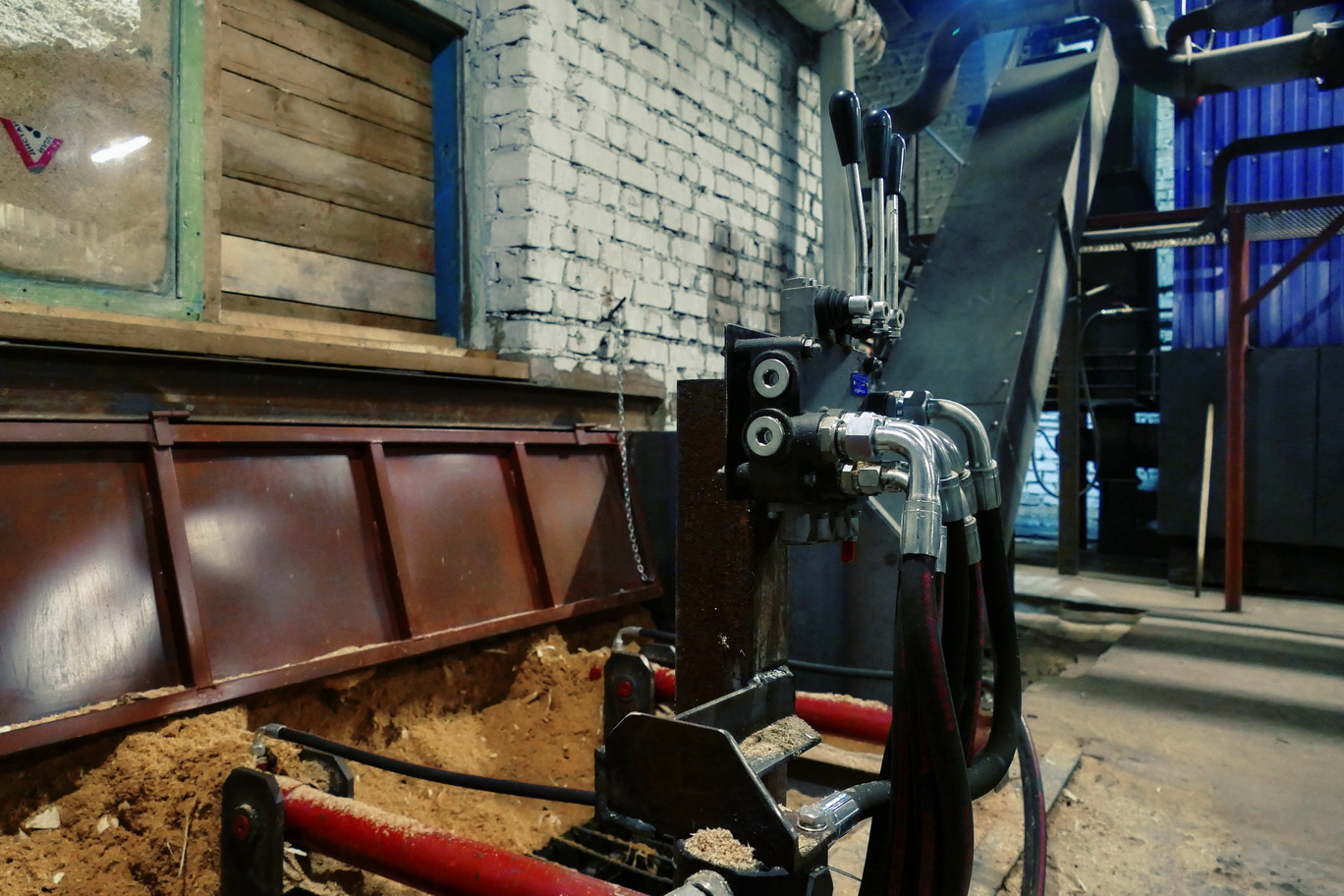

Скребки приводятся в движение за счет выдвижения и возврата штоков гидроцилиндров, прикрепленных к скребкам. Штоки гидроцилиндров приводятся в движение гидравлической энергией рабочей жидкости, подаваемой гидростанцией через соединительную гидравлическую арматуру. Работа гидростанции управляется с пульта управления.
Основные характерные особенности оборудования

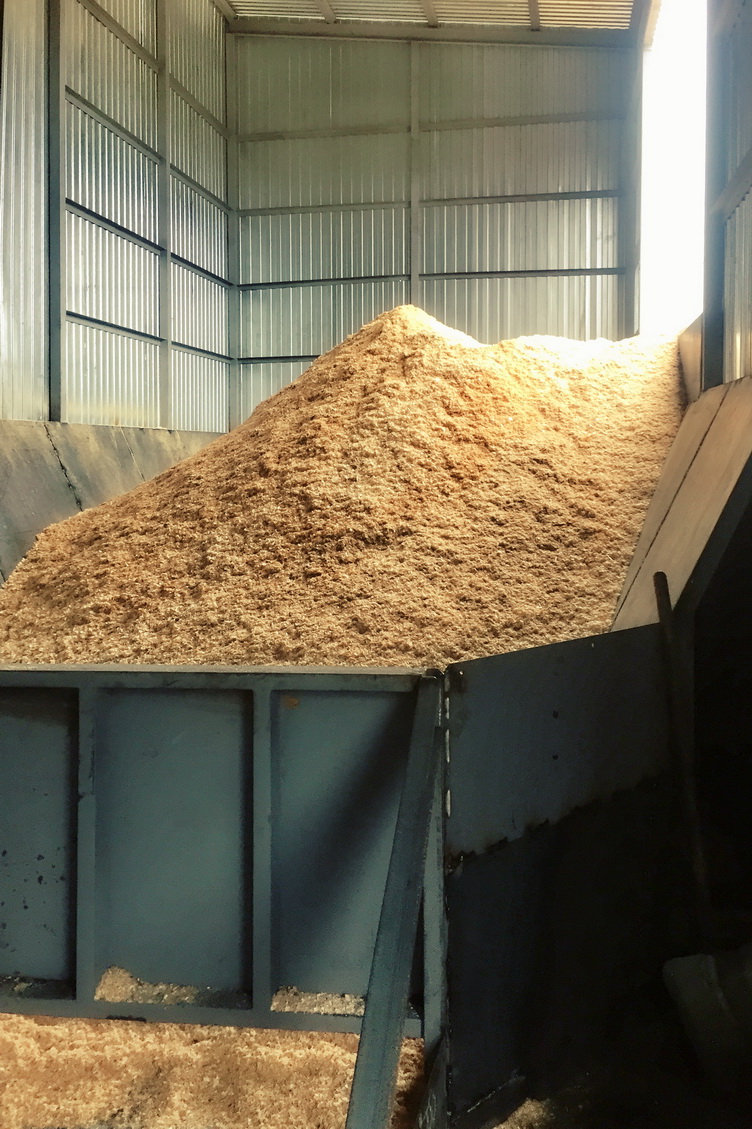

Модуль топливного склада МТС-1 может вмещать до 100 м3 материала с максимальной высотой заполнения до 4 м.
Модуль топливного склада МТС-1 может использоваться в комплекте с котлами КВм «на отходах деревообработки», что обеспечивает полную автоматизацию системы топливоподачи топлива и исключает ручной труд операторов котельной.
Модуль топливного склада МТС-1 может использоваться как в отапливаемых, так и не в отапливаемых закрытых складах (при размещении гидросистемы топливного склада в отапливаемом помещении), что уменьшает затраты на систему отопления топливного склада.
Возможна установка совместно параллельно смонтированных нескольких модулей с одной гидравлической станцией.
Комплектация
- Модуль топливного склада МТС-1 – 1 шт
- Комплект гидросистемы топливного склада (гидроцилиндр, гидростанция с гидрораспределителем, гидравлические шланги) 1 к-т
- Шкаф управления склада ШУС (в комплекте с линиями связи) – 1 шт
- Эксплуатационная документация на комплектующие изделия – 1 к-т
- Паспорт и руководство по эксплуатации – 1 шт
Информация для заказчика
Дополнительно в комплект модуля топливного склада по желанию Заказчика могут быть включены ЗИП.

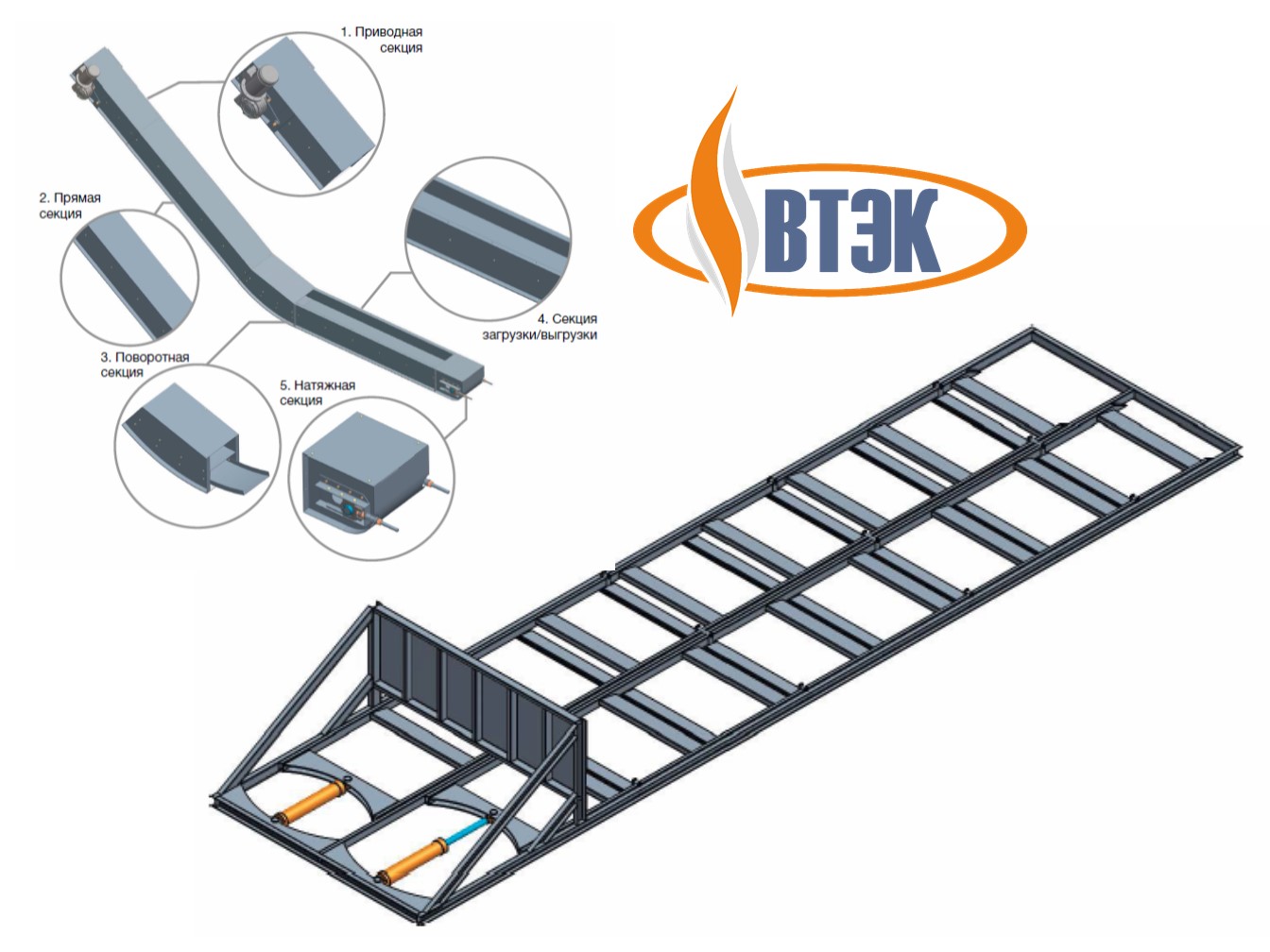

Заказчик может приобрести модули топливного склада в комплекте со скребковыми транспортерами производства ВТЭК, что обеспечит надежность и унифицированность продукции.
Модуль рассчитан на работу с сухим и увлажненным материалом. Открытое попадание влаги, особенно при отрицательных температурах окружающей среды, не допускается.
